Мобильная каротажная станция

Наша компания предлагает Вам проектирование новых каротажных транспортных средств, а также работы по модернизации уже существующих у Вас автомобилей.

Мы произведем профессиональный монтаж всего каротажного оборудования: установку бортовых электрических силовых систем, лебедки, внутреннего и внешнего освещения, создадим эргономичную систему хранения зондов, укомплектуем автомобиль мебелью и прочим необходимым Вам оборудованием. На основании Ваших потребностей разработаем уникальное конструкционное решение станции.

В зависимости от задач, которые Вы планируете решить, каротажная станция может быть укомплектована оборудованием, для основных видов каротажа.

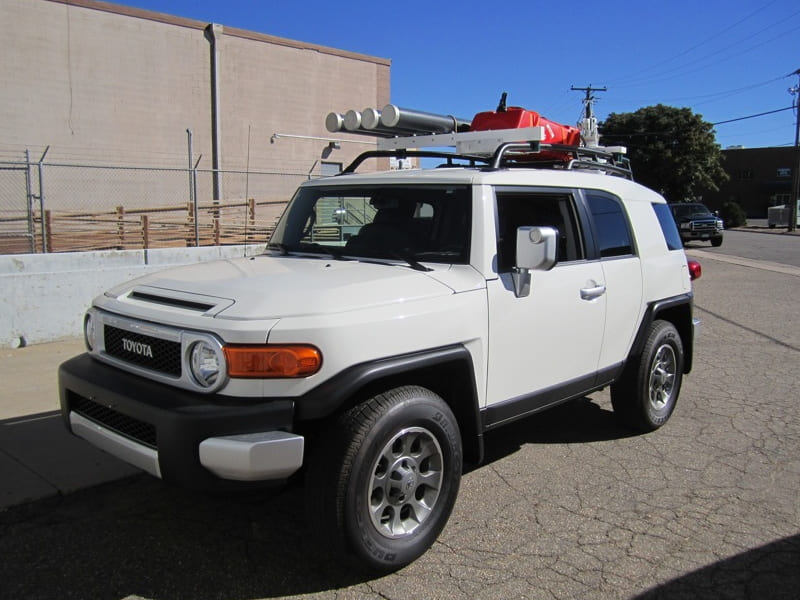

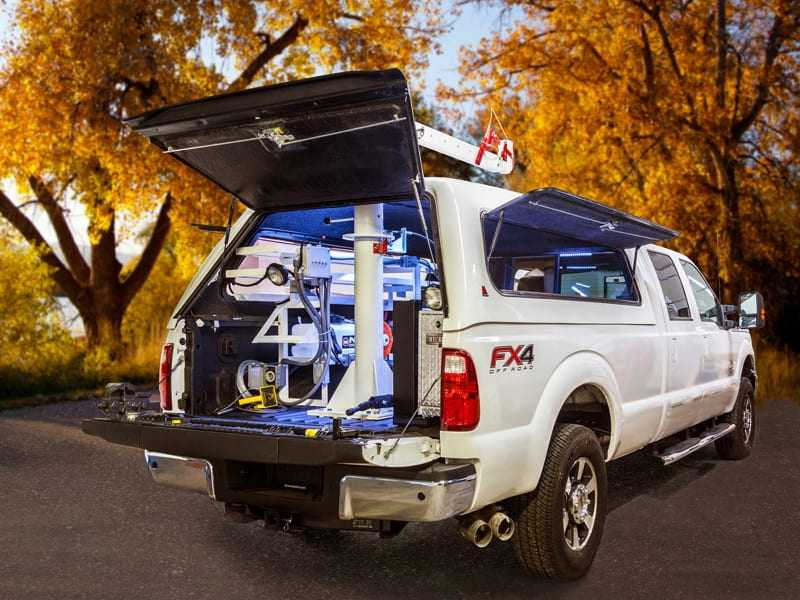

Каротажная станция на базе Ford F250	Мобильная каротажная станция на базе Toyota FJ Cruiser

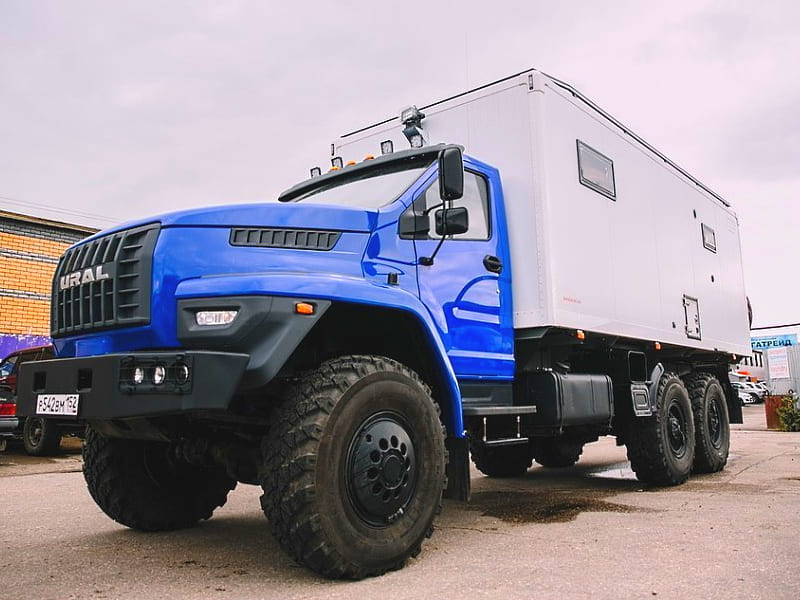

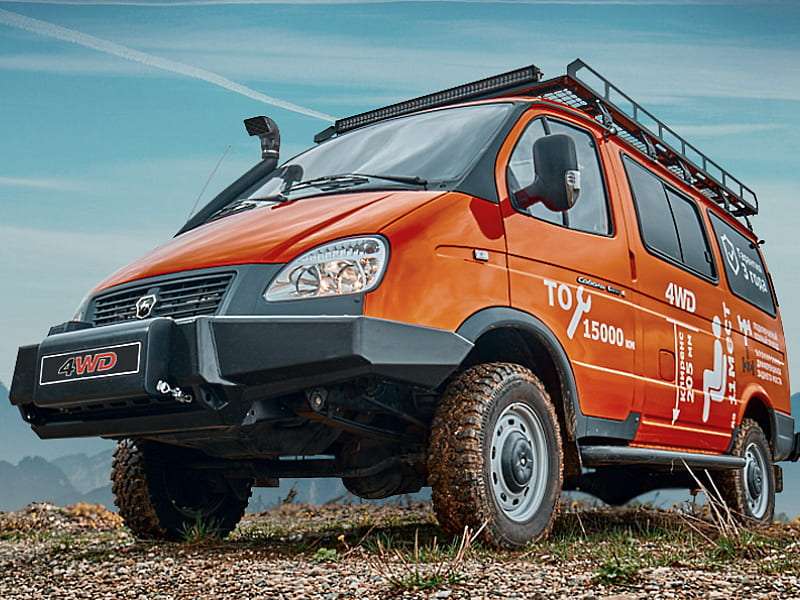

Каротажная станция на базе УРАЛ	Мобильная каротажная станция на базе ГАЗ - Соболь

Поскольку требования к каротажной станции могут изменяться в зависимости от географического месторасположения, условий окружающей среды, типа исследования, а также других факторов, не существует единого подхода к проектированию конструкции автомобиля. По этой причине, мы можем предложить Вам несколько вариантов проверенных конструктивных решений на выбор, которые также могут быть дополнительно оптимизированы на основании Ваших уникальных потребностей.

Наши специалисты в области геофизики и инженерии помогут подобрать для Вас уникальное техническое решение на базе выбранного Вами автомобиля. Основываясь на выбранном решении, мы подготовим полноценную и максимально достоверную 3D-модель автомобиля, чтобы у Вас было полное представление о финальном продукте. В результате Вы получите индивидуальный комплекс в виде передвижной каротажной станции, которой будет универсальным, многофункциональным, простым в использовании, надежным и удобным в эксплуатации!

Решение на базе внедорожных транспортных средств высокой проходимости

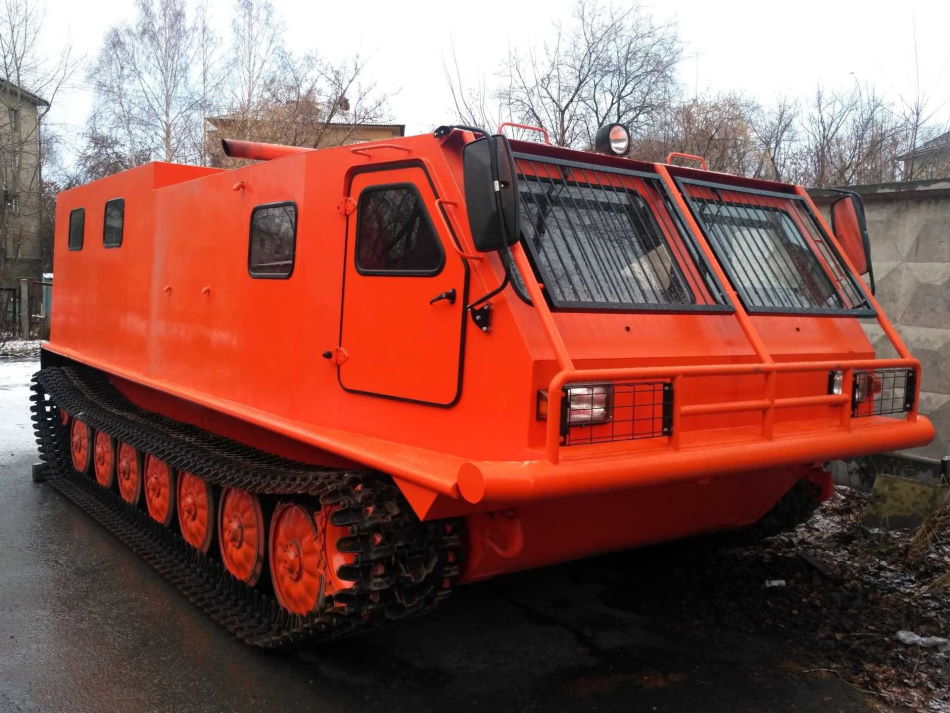

Мобильная каротажная станция на базе гусеничного Снегоболотохода УЗГТ-702

Гусеничная машина (гражданский аналог МТЛБу), предназначен для условий труднодоступной местности, отличная проходимость по снежной целине и заболоченной местности. Снегоболотоходы УЗГТ способны форсировать водные преграды, а также преодолевать возвышенности под углом 35 градусов.

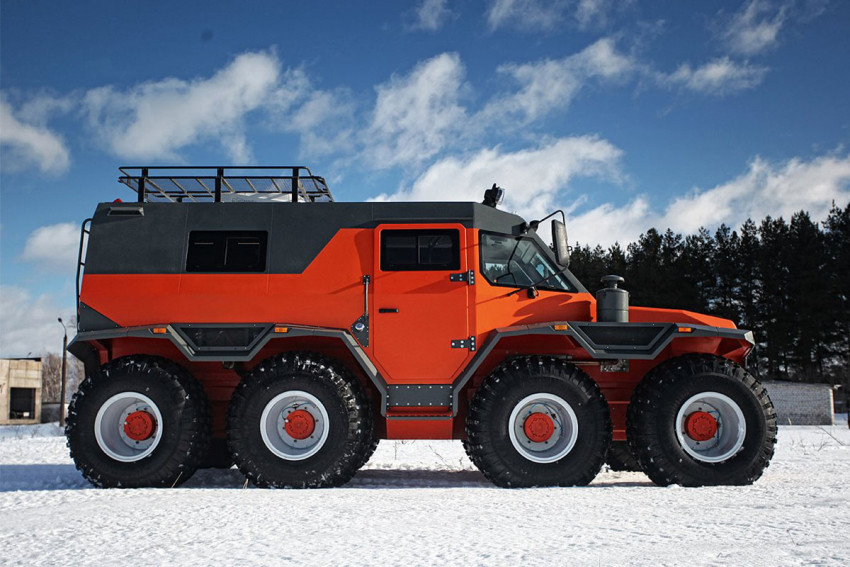

Мобильная каротажная станция на базе колесного Снегоболотохода Шаман 8X8

Видеообзор Шамана:

8-ми колесный вездеход на колесах низкого давления. Снегоболотоход Шаман обладает уникальной системой рулевого управления. Водитель может выбирать между тремя режимами: поворот передних осей, подруливание и краб (режим поворота всех колес в одну сторону). Шины низкого давления не повреждают растительность болот и тундры, обладают большим объемом и способны работать вплоть до околонулевых значений внутреннего давления. Способен передвигаться по воде без дополнительного оборудования (по заказу дополнительно комплектуется водометным движетелем).

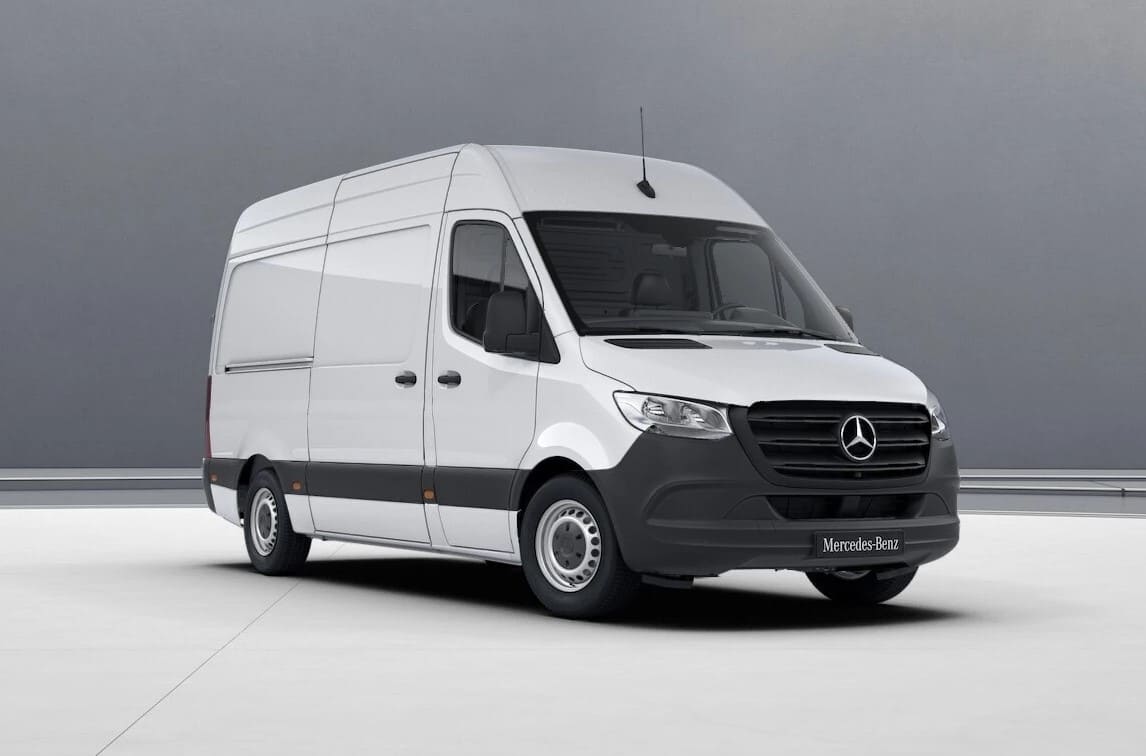

Решение на базе автомобиля MERCEDES SPRINTER

Проект разработки:

1. Лебедочный отсек:
   • Установка лебедки и трехроликовой системы, для спуска и подъема геофизических инструментов;
   • Комплектация станции необходимыми каротажными зондами;
   • Создание надежной системы хранения и транспортировки каротажного оборудования;
   • Установка генератора;
2. Лабораторная секция:
   • Обеспечение необходимой аппаратурой, позволяющий принимать и обрабатывать информационные сигналы от скважинного оборудования (компьютерные системы, регистраторы данных, принтеры и т.д.);
   • Создание полноценного многофункционального места оператора станции с комфортными условиями для работы (системы отопления и кондиционирования, необходимая мебель и т.д.);
3. Установка внутреннего и внешнего освещения;
4. Настройка, тестирование и калибровка оборудования;
5. Установка дополнительного оборудования, по Вашим требованиям.

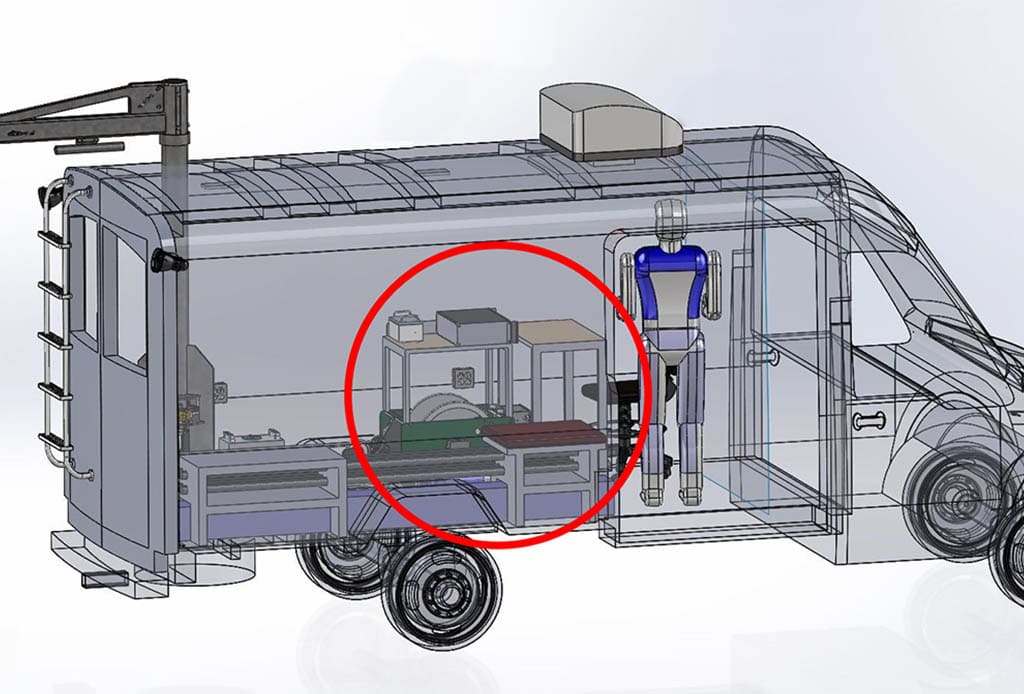

Рабочее место оператора

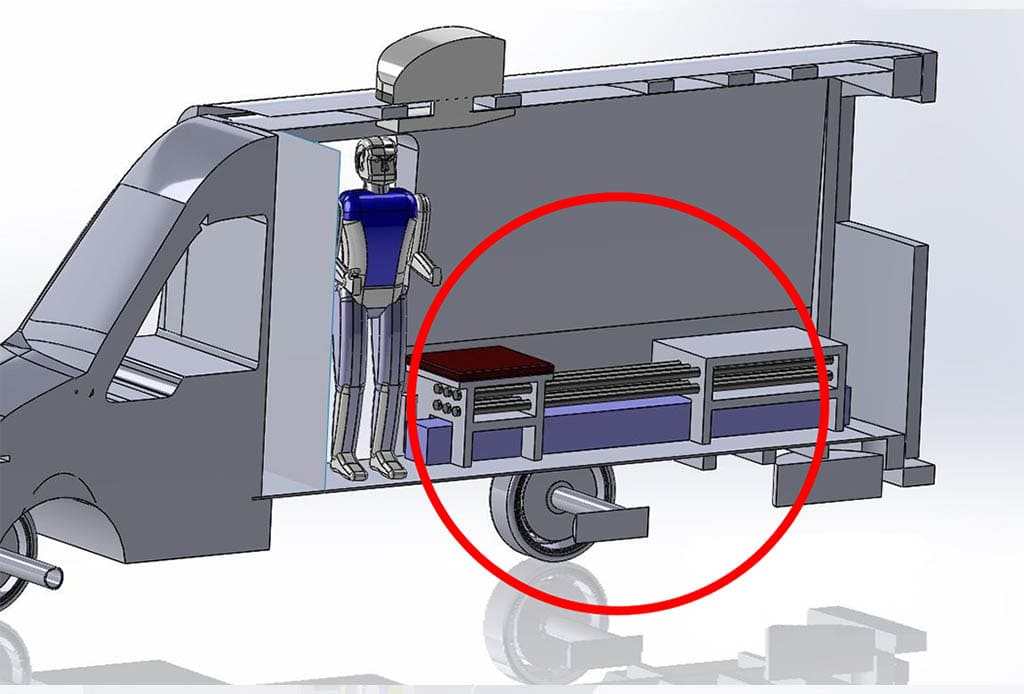

Система хранения зондов

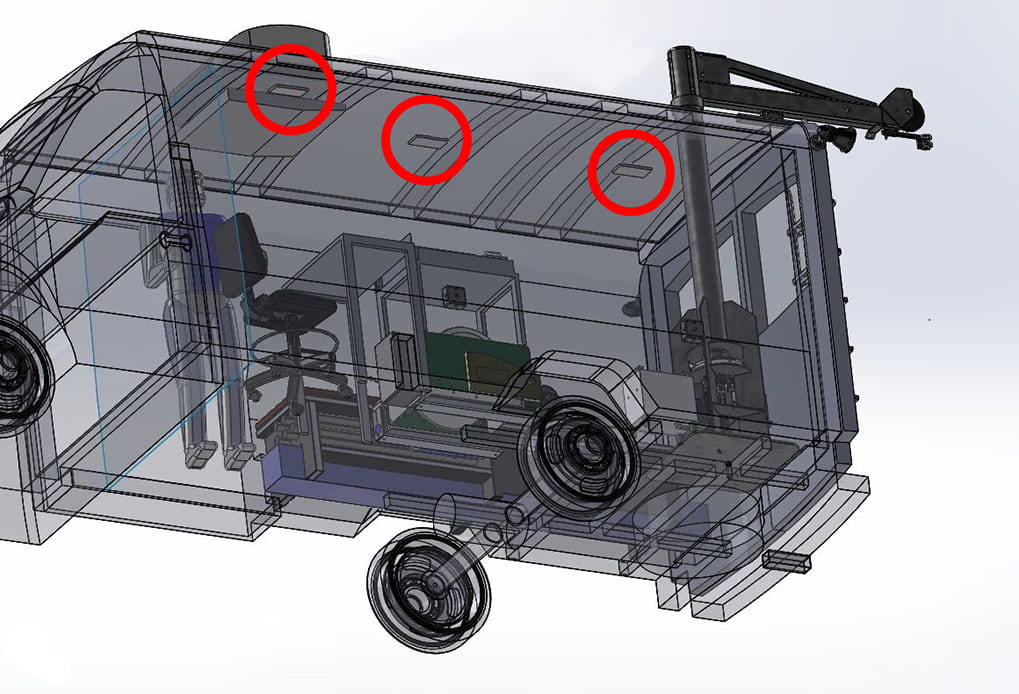

Светодиодное точечное освещение

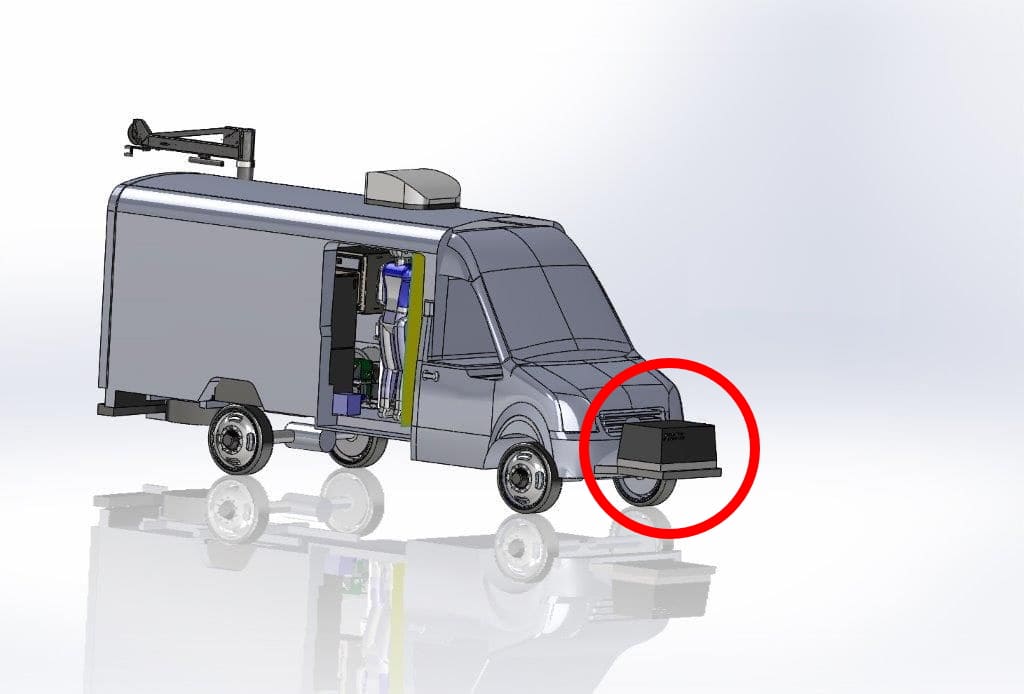

Дополнительный генератор

Пример комплектации оборудования для проведения геофизических исследований:

1. Прибор гамма-каротажа с магнитным локатором муфт QL40-GR-CCL (измерение естественного гамма-излучения, определение положения соединительных муфт);
2. Прибор индукционного каротажа QL40-IND (измерение проводимости горных пород одновременно по двум интервалам);
3. Резистивиметр скважинный QL40-FTC (измерение температуры скважины и электропроводимости жидкости);
4. Каверномер трехрычажный QL40-CAL (определение отклонения от истинного диаметра скважины);
5. Прибор акустического каротажа QL40-FWS (регистрация интервального времени пробега волны, амплитуды, коэффициента затухания);
6. Оптический телевьювер QL40-OBI-2G (визуальный контроль состояния ствола скважины);
7. Инклинометр QL40-DEV (определение отклонения ствола скважины);
8. Лебёдка 4WNA & 4WFA Mount (проведение спуско-подъемной операции);
9. Система сбора данных SCOUT-PRO (сбор, хранение, передача, обработка зарегистрированных данных).

Данная мобильная каротажная станция позволит Вам провести полный комплекс исследований, как в открытом стволе, так и в обсаженных скважинах, обеспечивая решение большинства геологических задач.

Варианты комплектации оборудования для проведения геофизических исследований:

• Геофизические лебедки:
  • Портативная лебёдка Mini Series (до 305 м)
  • Лебёдка серии MX (до 1000 м)
  • Лебёдка серии 4WNA & 4WFA (до 1800 м)

• Системы сбора данных:
  • SCOUT-PRO Система сбора данных
  • OPAL Система сбора данных
  • MATRIX Система сбора данных

• Приборы для проведения геофизических исследований:
  • Электрический каротаж
  • Электромагнитный каротаж
  • Радиоактивный каротаж
  • Акустический каротаж
  • Акустические телевьюверы
  • Расходометрия
  • Резистивиметрия
  • Кавернометрия
  • Инклинометрия
  • Пробоотборник глубинный

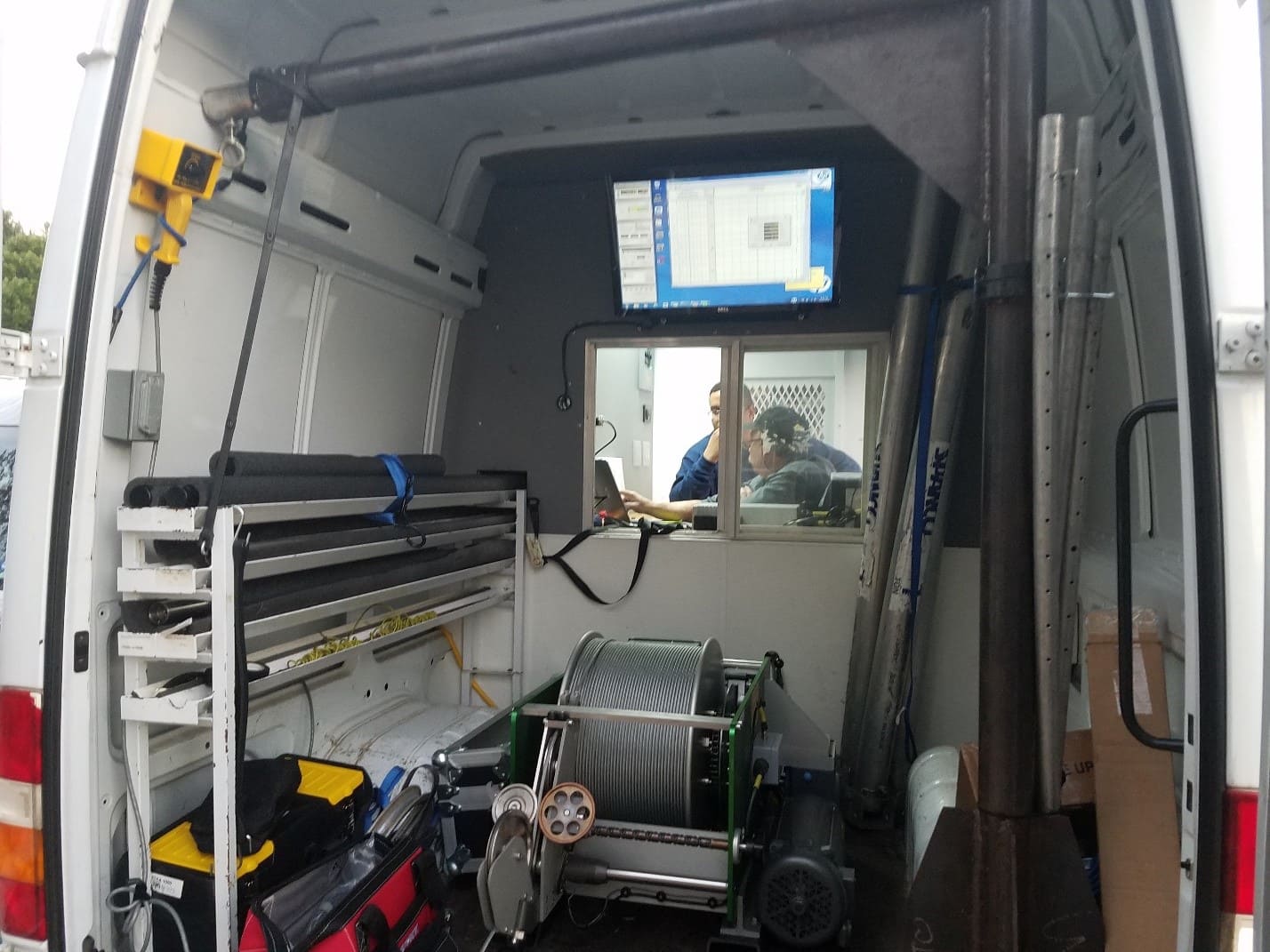

Каротажная станция на базе Mercedes Sprinter

Индивидуальное решение на основании Ваших потребностей

Характерной чертой каротажных приборов серии QL-40 являются небольшие габариты и вес оборудования, а также возможность соединять между собой несколько зондов, что позволяет производить несколько видов каротажа за одну спуско-подъемную операцию.

Благодаря легкости и компактности оборудования Mount Sopris, наша компания может Вам предложить изготовление мобильной каротажной станции на основании Вашего технического задания. Имеющиеся у нас возможности, ресурсы и опыт позволят спроектировать индивидуальное комплексное решение:

• на базе шасси практически любого автомобиля, как российских марок (УАЗ, ГАЗ, ГАЗель, КАМАЗ, УРАЛ и т.д.), так и зарубежных (MERCEDES, TOYOTA, FORD и т.д.);
• с комплектацией всего необходимого геофизического оборудования (каротажные зонды, каротажные лебедки, регистраторы данных);
• с инженерной модернизацией автомобиля и установкой дополнительного оборудования (блок-баланс, генератор, внешнее и внутренние освещение, системы хранения оборудования и др.);
• с созданием полноценного многофункционального места оператора станции с комфортными условиями для работы (системы отопления и кондиционирования, необходимая мебель, микроволновая печь и т.д.).
