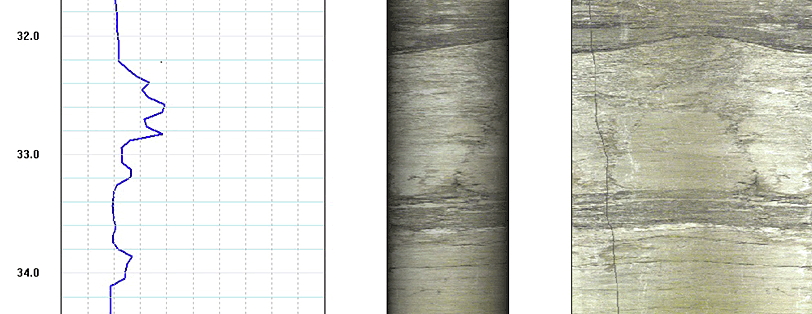

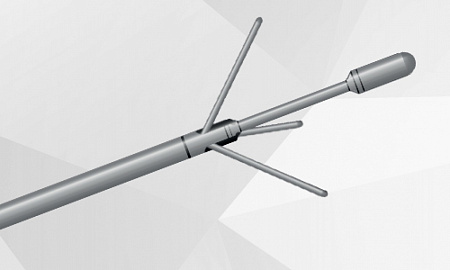

Каверномер QL40-CAL позволяет получить непрерывную диаграмму диаметра скважины, благодаря трем механически связанным между собой рычагам, которые касаются стенки скважины. Измерения трехрычажного каверномера обеспечивают первичные данные, которые позволяют оценить условия в скважине до погружения в нее других зондов.

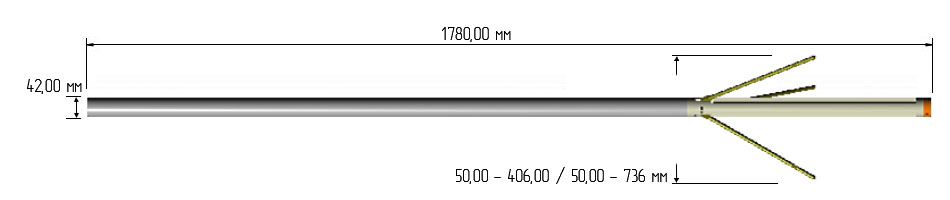

Прибор поставляется с двумя комплектами рычагов:
- стандартные рычаги — для диапазона диаметров скважины от 57 мм (2") до 406 мм (16");
- удлинённые рычаги — для скважин диаметром до 736 мм (29").
Рычаги могут быть заменены: они откручиваются от базовых шарнирных элементов и могут заменяться на элементы другой длины. Износостойкие наконечники рычагов также являются сменными.
Управление рычагами происходит через программное обеспечение LoggerSuite с поверхности. Это позволяет безопасно опустить устройство в скважину с закрытыми рычагами, а затем открыть их на заданной глубине. После раскрытия пружинный механизм гарантирует постоянный контакт со стенкой скважины при поднятии устройства.
Независимый в сборке серии Quick Link (QL). Его можно использовать как отдельный инструмент или комбинировать с другими приборами серии QL40, создавая полноценный каротажный комплекс.
Области применения
· измерение диаметра скважины;
· расчёт объёма скважины перед креплением и цементированием;
· локализация трещин, каверн и пустот;
· оценка целостности пород;
· внесение поправок в данные других каротажных методов;
· контроль качества каротажа.
Принцип измерения
Измерение диаметра осуществляется тремя рычагами, соединёнными с механическим узлом, приводящим в действие линейный потенциометр. Выходное напряжение с движка потенциометра преобразуется в частоту, которая линейно соответствует диаметру скважины.
Управление открытием и закрытием рычагов осуществляется цифровыми командами через программное обеспечение LoggerSuite.
Калибровка и масштабирование измерений могут выполняться в дюймах, сантиметрах или миллиметрах.
