Оптический телевьювер QL40-OBI-2G


Четкое цифровое изображение скважины по всей окружности на 360°

QL40 OBI-2G - это новое поколение оптических телевьюверов для скважин. Новая система состоит из переработанной оптической сборки и электроники. В телевьювере используется цифровой датчик высокого разрешения в сочетании со сверхширокоугольным объективом типа “рыбий глаз”.

Инструмент записывает необычайно четкое, непрерывное изображение стенки скважины развернутое на 360°, в воздухе или в чистой воде. Может быть достигнуто разрешение до 1800 пикселей по окружности скважины, что делает телевьювер идеальным для литологического , минералогического и структурного анализа.

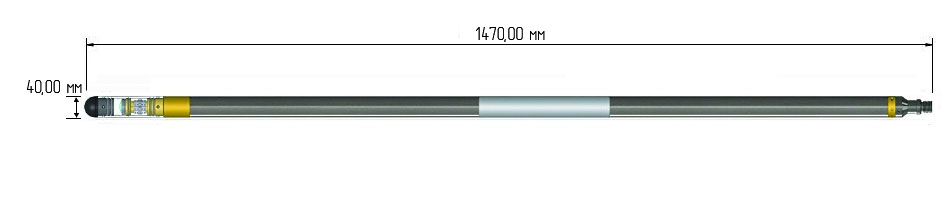

opticheskij televyuver QL40 OBIВстроенный модуль высокоточного ориентирования (инклинометр), состоящий из 3-х осевого магнитометра и 3-х осевого акселерометра, позволяет ориентировать изображение по глобальной системе координат, и определять азимут и наклон ствола скважины.

В сборке приборов Quick Link (QL) телевьювер QL40-OBI рассчитан на использование в качестве нижней секции. Он может работать как автономный с верхним адаптером или в комбинации с другими приборами серии QL.

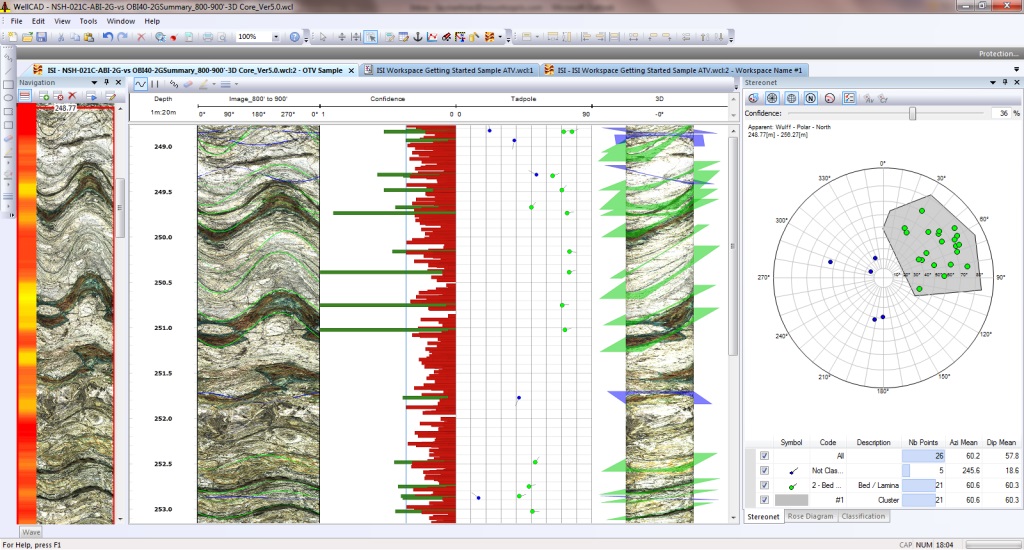

Модуль программного обеспечения WellCAD - Модуль интерпретации изображения и структур Image & Structure interpretation workspace module.

modul programmnogo obespecheniya wellcad interpretaciya izobrazhenij i struktur 1

Параметр

Значение

Диаметр

40 мм

Длина

1,47 м

Вес

5,3 кг

Макс. температура

70°С

Макс. давление

20 МПа

Датчик

1/3” дюймовый высокочувствительный датчик цифрового изображения CMOS

Цветовое разрешение

24 бита, истинные цвета RGB

Чувствительность

5,48 В/люкс-сек

Азимутальное разрешение

120, 180, 360, 600, 900, 1800 точек

Вертикальное разрешение

определяется пользователем (минимум 1 мм) и зависит от кодировщика глубины

Источник света

светодиоды с высоким КПД

Цветовая температура

5600 К

Интенсивность света

750 люмен

Индекс цветопередачи

80%

Мощность максимальная

5.60 Вт

Датчик инклинометрии

APS544 - 3-осевой магнитометр и 3-осевой акселерометр

Точность азимута

+/- 1,2 градуса

Точность наклона

+/- 0,5 градуса

Условия применения

Скважинная жидкость: Вода Сухая скважина

Тип: Необсаженная Обсаженная ПВХ Сталь

Центрирование: Требуется
