В ходе скважинных исследований возникает необходимость получения детальной информации о состоянии стенок ствола: литологии, трещиноватости, геометрии и состоянии обсадных колонн. Для этих целей применяются телевьюверы-имиджеры, которые позволяют формировать развернутое изображение стенки скважины по всей окружности с привязкой к её пространственной ориентации.
В зависимости от условий работ используются два типа приборов — акустические и оптические. Они основаны на разных физических принципах и применяются в различных средах, поэтому на практике чаще всего используются совместно.
Акустические телевьюверы

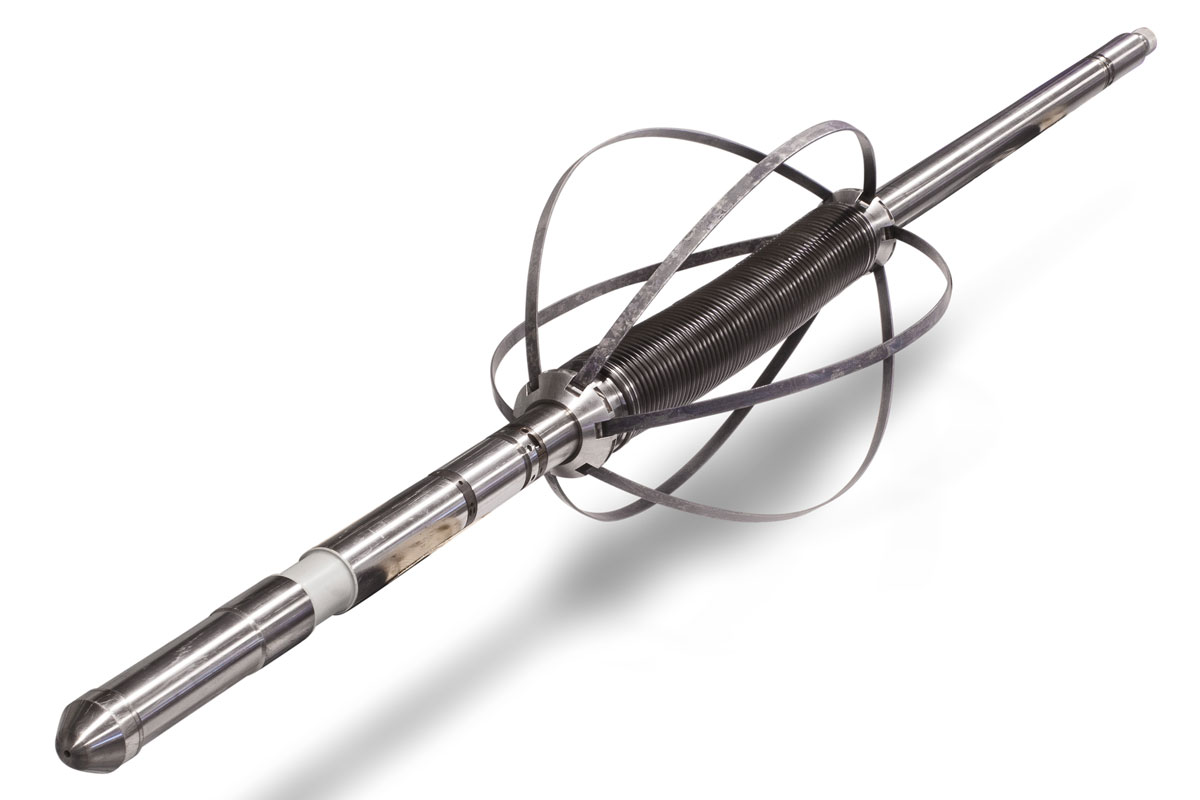

Акустические телевьюверы применяются в скважинах, заполненных жидкостью. Формирование изображения осуществляется за счёт регистрации отражённых ультразвуковых сигналов и анализа времени их пробега.
Основные регистрируемые параметры:
- амплитуда сигнала;
- время пробега.
Амплитудная информация используется для выявления трещин, каверн и других неоднородностей. Время пробега позволяет рассчитывать диаметр ствола скважины и оценивать его форму.
Современные приборы, такие как QL40 ABI-2G и ABI40GR-2G (с встроенным гамма-датчиком), оснащены цифровой системой обработки сигналов и поддерживают режим мультиэхо. Это повышает устойчивость измерений и снижает влияние помех.
Акустические телевьюверы могут работать в нескольких режимах: в открытом стволе, за ПВХ-обсадкой и в обсаженных скважинах. В последнем случае данные используются для контроля состояния обсадных колонн, измерения толщины стенок труб и оценки коррозии.
Для эксплуатации в условиях повышенных температур и давлений применяются модели увеличенного диаметра, такие как QL43 ABI и QL85 ABI, рассчитанные на температуры до 300 °C и давление до 140 МПа.
Оптические телевьюверы

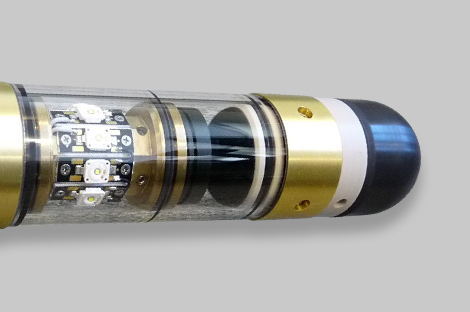

Оптические телевьюверы используются в скважинах, где возможна съемка в воздушной среде или при наличии прозрачной жидкости.
 |
 |

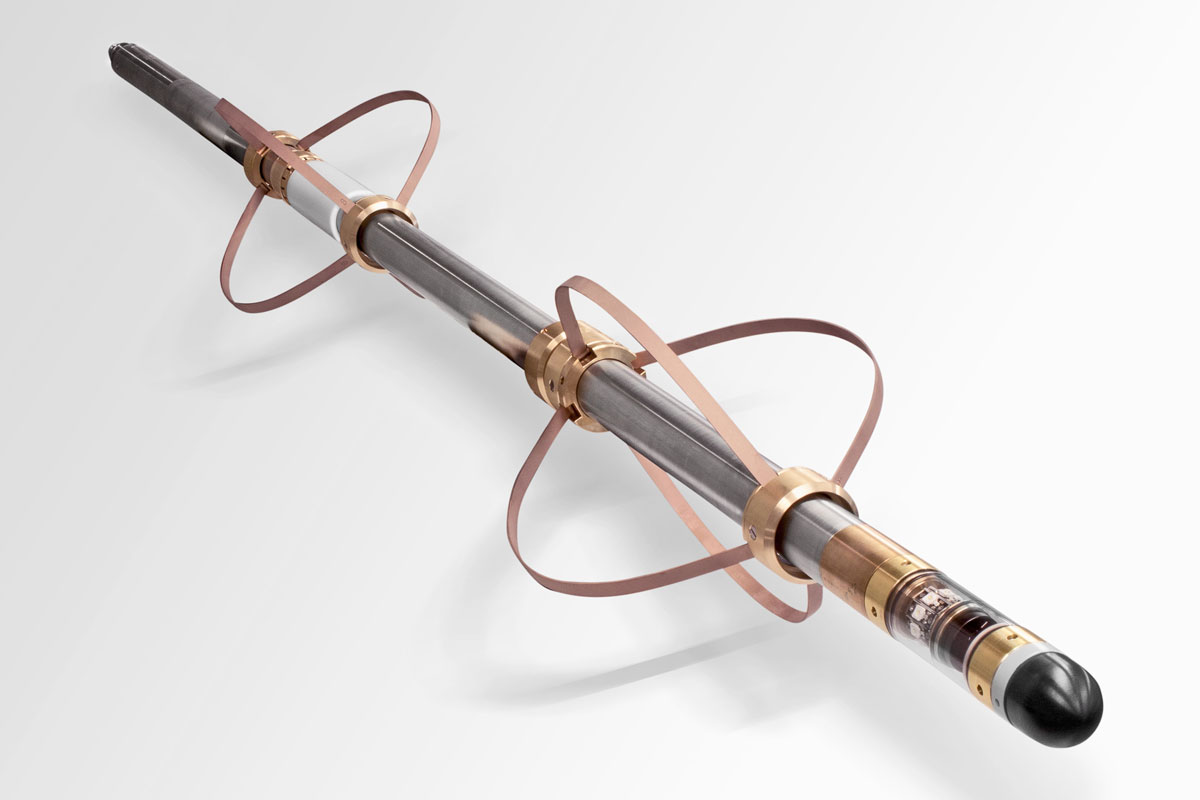

Приборы второго поколения, такие как QL40 OBI-2G и OBI40GR-2G (с гамма-датчиком), оснащены цифровыми датчиками высокого разрешения и широкоугольной оптикой. Это обеспечивает непрерывную развертку стенки скважины с высокой степенью детализации.
Получаемые изображения позволяют:
- выделять литологические границы;
- анализировать структуру и текстуру пород;
- фиксировать трещины, прожилки и другие элементы строения.
Модель OBI40GR-2G дополнительно оснащена гамма-датчиком, что позволяет одновременно выполнять визуализацию и гамма-каротаж, повышая точность привязки данных по разрезу.
Все оптические телевьюверы оснащаются модулем ориентации (магнитометр и акселерометр), что обеспечивает привязку изображения к азимуту и углу наклона ствола скважины.
Обработка данных

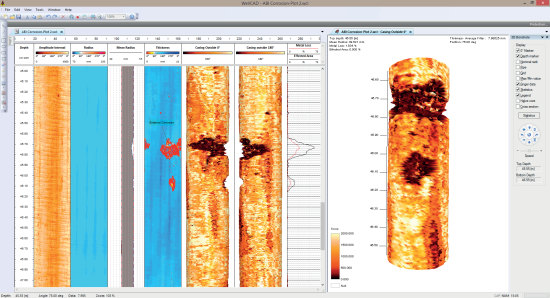

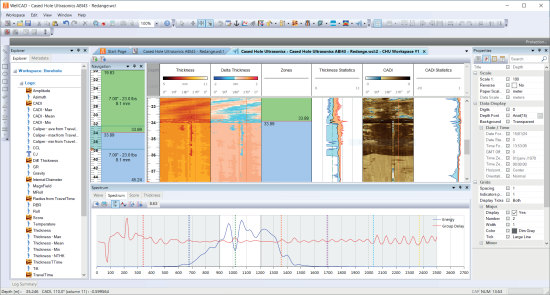

Обработка результатов выполняется в специализированном программном обеспечении, например WellCAD, с использованием модуля интерпретации изображений и структур (Image and Structure Interpretation).
 |
 |
Акустические и оптические телевьюверы решают взаимодополняющие задачи. Их совместное применение позволяет повысить информативность исследований и снизить неопределенность при интерпретации данных.
