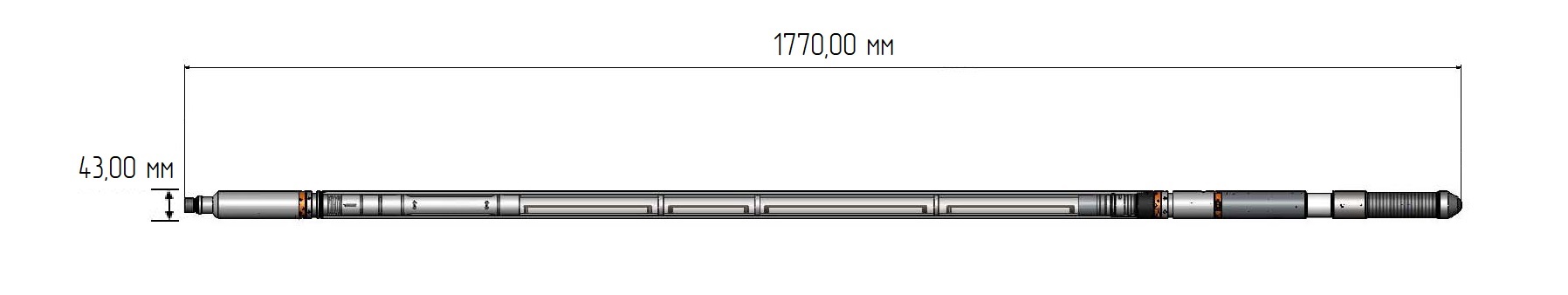

Акустические телевьюверы QL43-ABI предназначены для применения в скважинах с высоким давлением и температурой. Ограничением является температура свыше 170 °С, давлением 70 МПа. Производят запись развернутого 3D-изображения стенки скважины по всей окружности.
Прибор излучает в направлении горной породы ультразвуковой луч, и регистрирует амплитуду и время пробега отраженного сигнала. Величина амплитуды дает представление о контрасте импедансов горных пород и флюида. Время пробега дает точную информацию о диаметре скважины, что делает этот прибор идеальным для описания деформации ствола скважины, анализа полей механических напряжений и проверки обсадных труб.
Акустический телевьювер (ABI) формирует изображение стенки скважины, исходя из значений амплитуды и времени пробега ультразвукового луча, отраженного от стенки геологической структуры. Волна ультразвуковой энергии вырабатывается специально разработанным пьезоэлектрическим керамическим кристаллом. Частота такой волны составляет около 1,2 МГц. При запуске системы, излучатель создает акустическую волну, которая проходит через акустическую головку и буровой раствор, и достигающую поверхности раздела между буровым раствором и стенкой ствола скважины.
Встроенный модуль высокоточного ориентирования (инклинометр), состоящий из 3-осевого магнитометра и 3-осевого акселерометра, делает возможным ориентирование данных по глобальной системе координат, а также определение азимута и наклона ствола скважины.
QL43-ABI может работать как автономный прибор с верхним адаптером и нижней заглушкой или в комбинации с другими приборами серии QL.

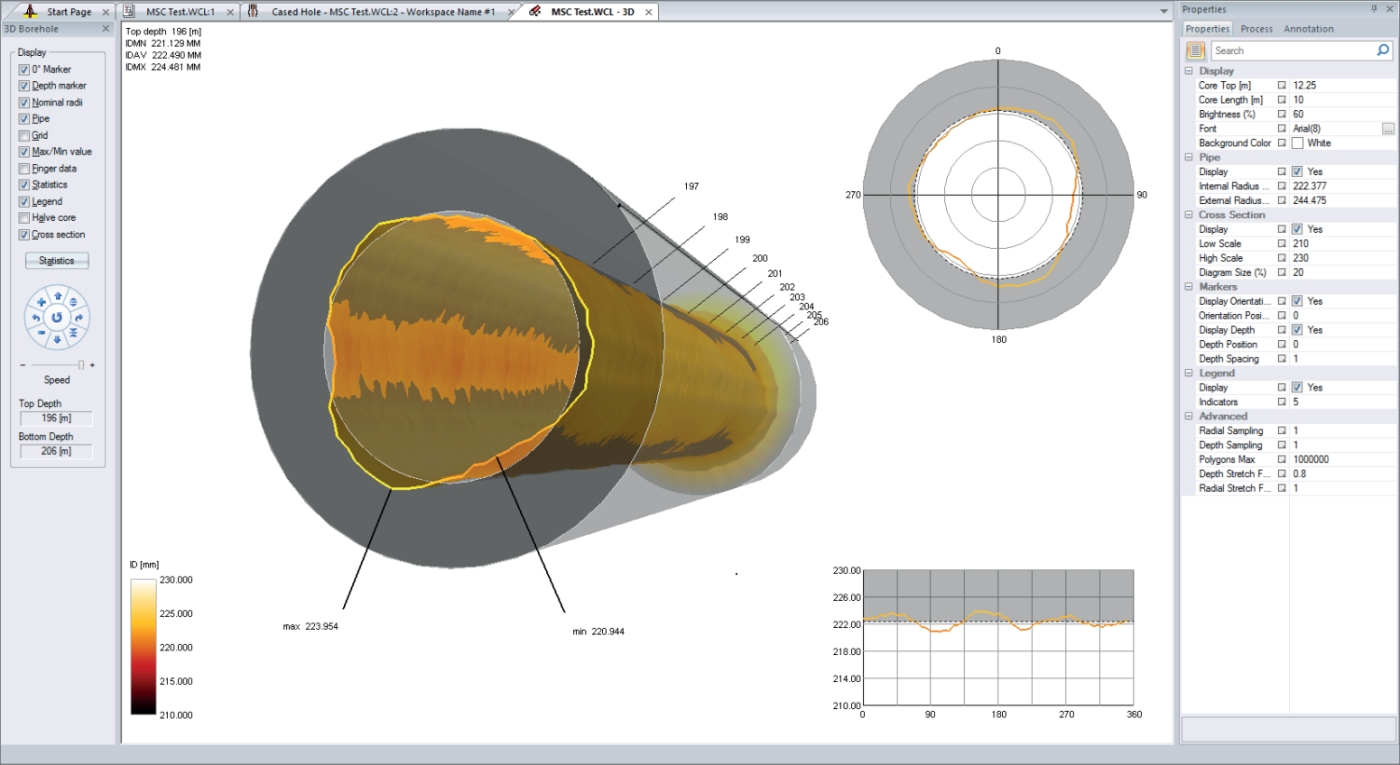

Модуль программного обеспечения WellCAD - Модуль интерпретации изображения и структур Image & Structure interpretation workspace module
Применение процессов реального времени расширило области применения прибора, и теперь с его помощью можно производить измерение толщины обсадных труб, оценивать развитие коррозии, и производить измерения за пределами обсадных труб из ПВХ.
