LevelVent — это прибор для измерения уровня воды и температуры на глубине до 20 метров под землёй или на поверхности. Он имеет компактный устьевой модуль.
LevelVent состоит из корпуса из нержавеющей стали диаметром 22 мм и длиной 173 мм. В нём установлены датчики давления и температуры, батарея и память для записи до 150 тысяч измерений. Также есть гидрофобный фильтр. LevelVent использует вентилируемый датчик давления, который связан с атмосферой через вентилируемый кабель, подключённый к устьевому модулю. Компактный устьевой модуль LevelVent разработан для установки в стандартную крышку скважины диаметром 2 дюйма. Он обеспечивает лёгкий доступ для подключения периферийных устройств.
Вентилируемый кабель и регистратор LevelVent защищены от влаги встроенными осушителями и гидрофобными фильтрами.
Вентилируемый преобразователь давления изготовлен из сплава Hastelloy®. Это делает его очень прочным и точным при широком диапазоне температур и контролируемых параметров. Датчик имеет погрешность 0,05% от полной шкалы измерения и выдерживает двойное превышение максимального давления без повреждений.
Преимущества регистратора Solinst 3250 LevelVent
- Автоматическая барометрическая компенсация;
- Точность: ± 0,05% FS
- Точность: температура ± 0,05ºC;
- Разрешение датчика: 0,003ºC;
Принцип работы

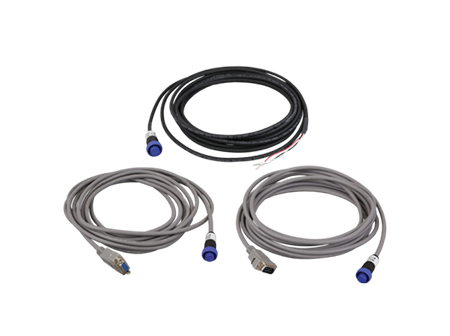

Регистратор LevelVent может автономно записывать измерения во встроенную память. Его также можно подключить напрямую к компьютеру для настройки интервала измерений и считывания сохранённых данных с помощью программного обеспечения Levelogger. Регистратор поддерживает цифровые протоколы SDI-12, RS232 и USB.
Вентилируемые датчики давления обеспечивают точные измерения уровня воды без необходимости барометрической компенсации. Они работают благодаря вентиляционной трубке, которая заканчивается за диафрагмой датчика, автоматически компенсируя барометрическое давление.
Вентилируемые кабели содержат силовые и коммуникационные провода, а также вентиляционную трубку по всей длине кабеля. Они обеспечивают прямую связь регистратора LevelVent с оголовком скважины. Вентиляционные трубки и провода защищены полиуретановой оболочкой. Вентилируемые кабели надёжно подключаются к регистратору LevelVent и оголовку скважины с помощью винтовых разъёмов из нержавеющей стали.
Компактный устьевой модуль LevelVent легко устанавливается в стандартную крышку скважины диаметром 2 дюйма.
Solinst предлагает специальный опорный кронштейн для крепления вентилируемого кабеля к оголовку скважины во время развёртывания. Это гарантирует надёжное удержание кабеля без изгибов.
Для регистрации данных с больших глубин, в экстремальных проектах или при исследовании затопленных мест рекомендуется использовать регистратор абсолютного давления Levelogger 5.
