Прибор спектрометрического гамма-каротажа QL40-SGR-2G


Данные позволяют проводить детальную корреляцию

QL40-SGR2G – это новое поколение тонких приборов гамма-спектрометрического каротажа. Новая система состоит полностью переработанного и прочного механического узла, электроники и датчика естественного гамма-излучения. Реализована новейшая телеметрия ALT для повышения производительности инструмента на длинных одножильных и многожильных линиях.

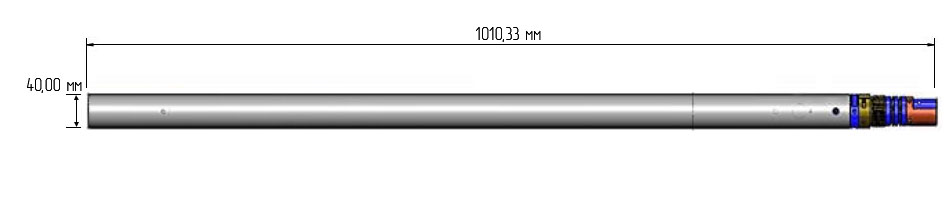

QL40 SGR 2G Spectral Gamma Probe Image scaled

Прибор измеряет общее количество гамма-излучения в API, а также полный энергетический спектр естественного гамма-излучения. Полный спектральный анализ (FSA)1 выполняется на записанных энергетических спектрах. FSA выводит в реальном времени концентрацию трех основных радиоизотопов 40K, 238U, 212Th и, таким образом, обеспечивает представление о минеральном составе пластов.

QL40-SGR2G - это модульная платформа, которая может быть оснащена сцинтилляционным кристаллом BGO (оксид германия висмута) или с CeBr3 (бромид церия). Кристалл BGO характеризуется очень высокой сцинтилляционной эффективностью, хорошим энергетическим разрешением и механической прочностью. Это делает инструмент идеальным для широкого спектра применений. Кристалл CeBr3 отличается очень хорошим спектральным разрешением и высокая чувствительностью. Значение короткого мертвого времени системы (менее 1 мкс) в сочетании с новейшей конструкцией измерительной электроники обеспечивает идеальную линейность общего количества гамма-излучения даже в условиях высокой радиации.

Параметр

Значение

Диаметр

40 мм

Длина

1,01 м

Вес

6 кг

Макс. температура

70°С

Макс. давление

20 МПа

Сцинтилляционный кристалл BGO

Размеры

25,4 x 100 мм

Чувствительность (по сравнению с кристаллом NaI):

x 3

Спектральное разрешение @ Cs (%)

13,6

Мертвое время

4,8 мкс

Сцинтилляционный кристалл CeBr3

Размеры

20 x 96 мм

Чувствительность (по сравнению с кристаллом NaI):

1,9

Спектральное разрешение @ Cs (%)

6,2

Мертвое время

0,8 мкс

Условия применения

Скважинная жидкость: Вода Промывочная жидкость Сухая скважина

Тип: Необсаженная Обсаженная ПВХ Сталь

Центрирование: Не требуется
