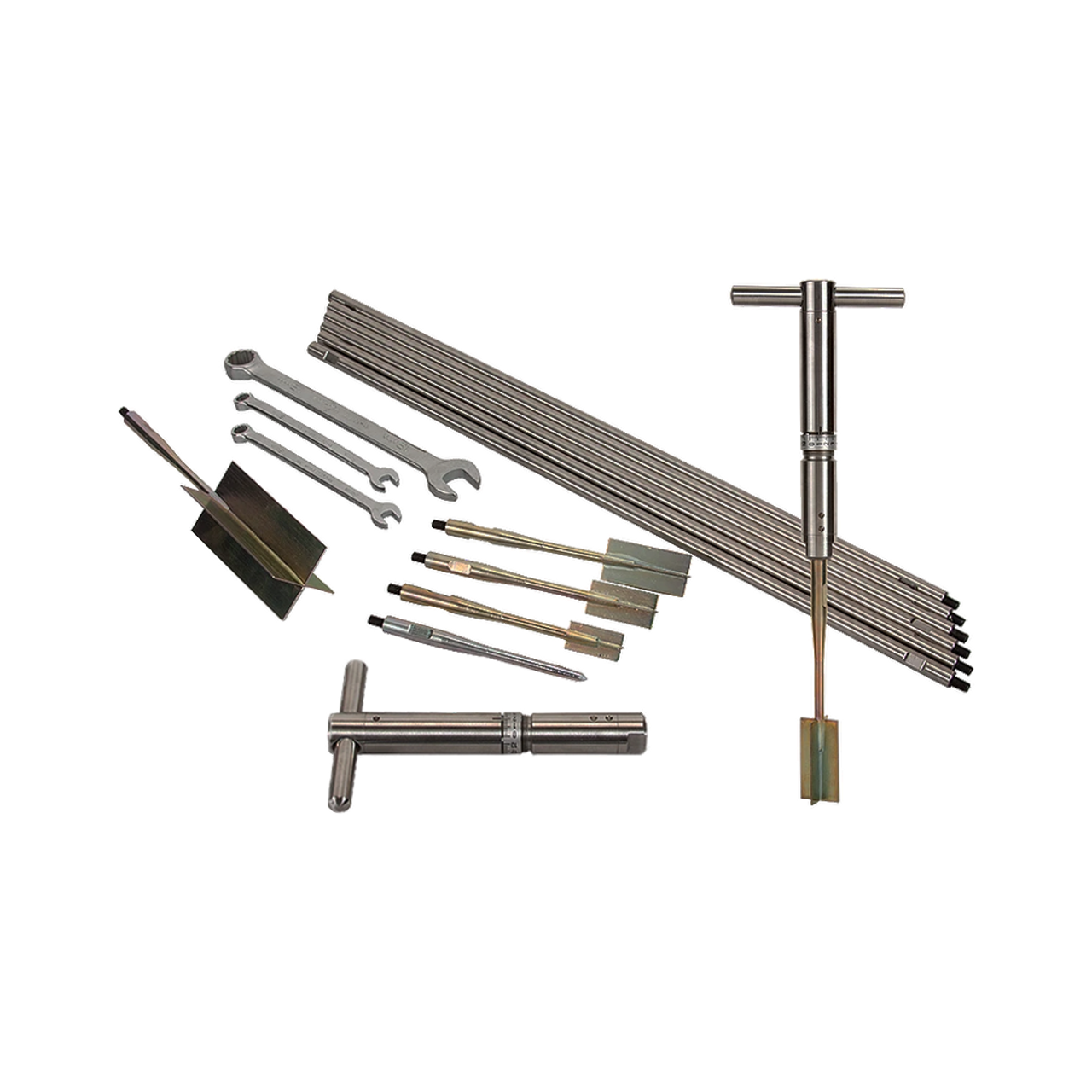

Этот набор предназначен для измерения недренированной прочности глинистых грунтов in situ, что особенно актуально для работ в траншеях и котлованах на глубинах до 3 метров. При необходимости глубину можно увеличить с помощью дополнительных удлинительных штанг. Прибор способен измерять значения в диапазоне от 0 до 260 кПа с использованием трёх различных лопастей, при этом погрешность измерения не превышает 10%.
Принцип работы устройства
Измерительная часть включает спиральную пружину, которая передаёт крутящий момент до 30 кг·см. При вращении рукоятки пружина деформируется, вызывая смещение верхней части прибора относительно нижней. Величина этого смещения зависит от момента, требуемого для поворота лопасти в грунте.
Прочность глины на сдвиг определяется по градуированной шкале. Верхняя и нижняя части прибора соединены резьбой, а шкала также оснащена резьбовым соединением и перемещается вместе с верхней частью благодаря направляющим выступам. Нулевая отметка отмечена на корпусе. При достижении максимального крутящего момента шкала фиксируется на месте за счёт трения, сохраняя показание.
Комплект лопастей
|
Размер лопасти |
Диапазон измерений |
Коэффициент пересчёта |
Прочность на сдвиг |
|
20 × 40 мм (стандарт) |
0–130 кПа |
1 |
1,3 TSF |
|
16 × 32 мм |
0–260 кПа |
×2 |
2,6 TSF |
|
25,4 × 50,8 мм |
0–65 кПа |
×0,5 |
0,65 TSF |
|
50,8 × 101,6 мм |
0–8,125 кПа |
×0,0625 |
0,08 TSF |
Каждое деление шкалы соответствует давлению в 1 кПа.
Для стандартной лопасти размером 20×40 мм отметка «1» фактически соответствует давлению 10 кПа.
Максимальное давление, которое можно измерить, составляет 130 кПа при использовании стандартной лопасти и 260 кПа при применении самой маленькой лопасти (16×32 мм).
