Динамический конусный пенетрометр (DCP)
Динамический конусный пенетрометр является наиболее популярным переносным инструментом для определения прочности и плотности грунта на месте. Он эффективен для работы в предварительно пробуренных скважинах глубиной до 6,1 метра.
Принцип его действия заключается в падении груза массой 6,8 килограмма с высоты 0,5 метра на наковальню, что приводит к вдавливанию конуса, установленного на дне скважины. Количество ударов, необходимых для погружения конуса на 45 миллиметров, коррелирует с показателями N, которые получают по результатам стандартного испытания SPT (Standard Penetration Test).
Кроме того, вместо конуса можно установить приводную трубку для извлечения образцов грунта диаметром 76 миллиметров и длиной 254 миллиметра из предварительно пробуренных скважин.

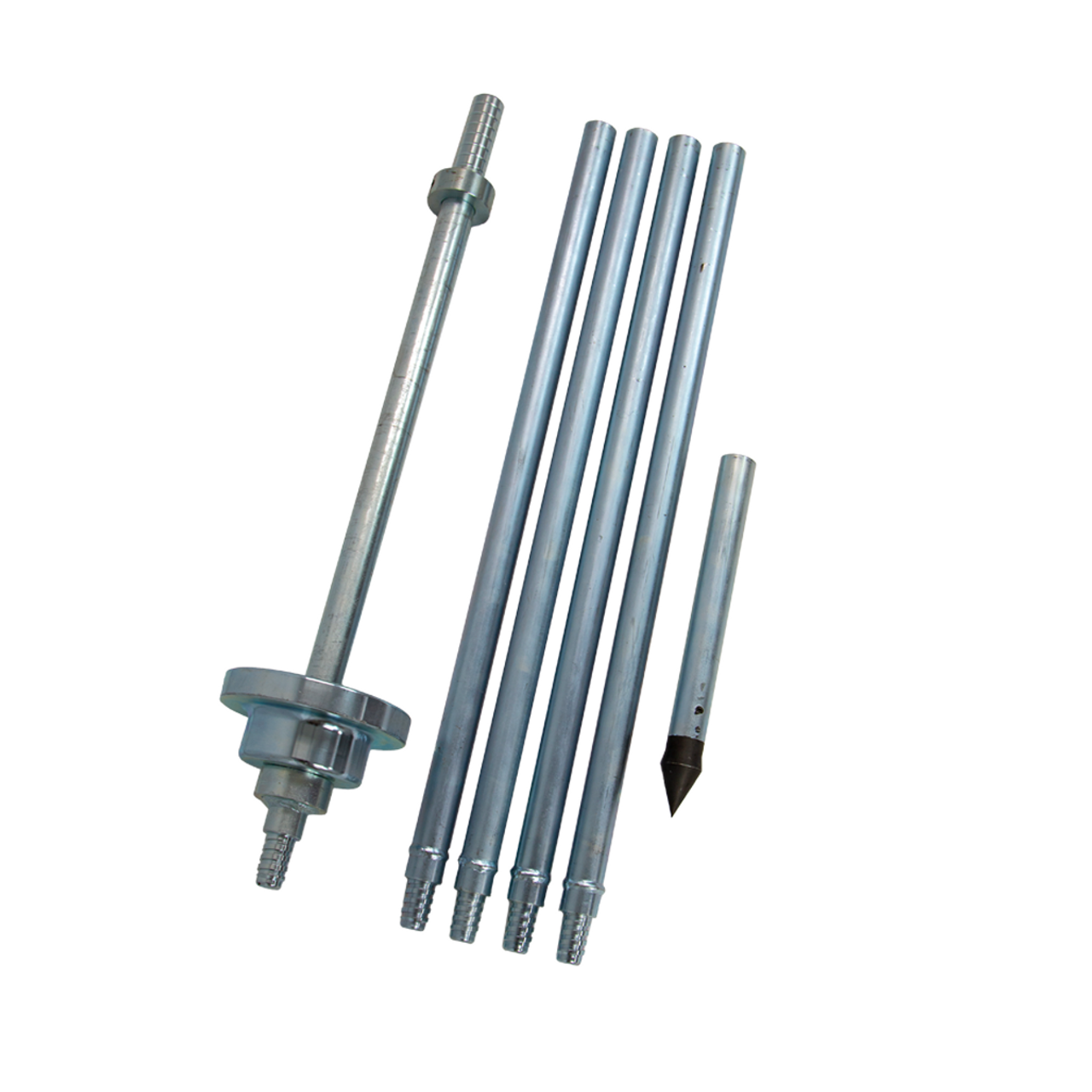

Комплект динамического пенетрометра включает:
- ударный узел DCP с грузом массой 6,8 кг,
- конус с углом при вершине 45 градусов и диаметром 38 миллиметров,
- удлинительные штанги,
- руководство по эксплуатации,
- специальное издание ASTM STP 399
Все металлические компоненты изготовлены из термообработанной и оцинкованной стали, что обеспечивает их долговечность и устойчивость к коррозии.
|
Артикул |
Наименование |
Изображение |
|
59000 |
Полный комплект динамического конусного пенетрометра (DCP) |
 |
|
Сменные и дополнительные части |
||
|
59006 |
Наружная удлинительная штанга DCP, диаметр 35 мм (1 ⅜"), длина 760 мм (2,5 фута) |
 |
|
59005 |
Удлинительная буровая штанга DCP, диаметр 35 мм (1 ⅜"), длина 305 мм (1 фут) |
 |
|
59004 |
Ударный узел DCP (молот массой 13 кг) |
 |
|
59003 |
Сменный конус DCP с углом вершины 45°, с фиксирующим штифтом (в сборе) |
 |
|
59001 |
Переходник DCP с термообработанным приводом, длина 305 мм (1 фут) |
 |
|
59002 |
Спиральный штифт DCP 6 мм × 32 мм (1/4" × 1 1/4") для крепления конуса |
 |
