С 1996 года технология Water Flute зарекомендовала себя как высоконадёжное решение для точного многоуровневого мониторинга подземных вод. Она предназначена для точного отбора проб воды и измерения пьезометрических уровней в скважинах, пробуренных как в рыхлых отложениях, так и в трещиноватых породах.
Конструкция Water Flute включает гибкий рукав, который герметично закрывает ствол скважины по всей длине, за исключением специально предусмотренных интервалов для отбора проб. В зависимости от диаметра скважины, рукав может иметь до пятнадцати и более портов для мониторинга.
Каждый интервал оснащён системой газового насоса с собственным портом для отбора проб. Пробы воды отбираются непосредственно из пласта благодаря тому, что рукав Water Flute полностью расправляется и плотно прилегает к стенкам скважины, исключая смешивание вод из разных горизонтов. В каждой точке отбора можно проводить ручные измерения уровня воды или устанавливать погружные датчики (преобразователи давления) для постоянного мониторинга.
Ключевые преимущества системы Water Flute
- Возможность организации более 15 изолированных зон отбора проб в одной скважине.
- Снижение затрат и времени на полевые работы при получении высокоразрешённых данных.
- Одновременная продувка и отбор проб из всех зон повышают эффективность мониторинга.
- Непрерывная герметизация ствола скважины предотвращает миграцию флюидов между пластами.
- Исключается риск перекрёстного загрязнения благодаря тому, что ствол скважины не остаётся открытым.
- Не требуется цементирование или установка пакеров между интервалами.
- Порталы для отбора проб легко локализуются и устанавливаются на заданной глубине.
- Быстрая установка в устойчивых и обсаженных скважинах с перфорированными фильтрами.
- Совместимость с отбором проб на летучие органические соединения (ЛОС) и перфторалкильные соединения (ПФС).
- Рукав изготавливается методом термосварки без использования клеевых составов.
- Производство по индивидуальным проектам для различных диаметров и материалов.
- Способность продвигаться через извилистые участки и участки переменного диаметра ствола скважины, недоступные для жёстких труб.
- Гарантия производителя и возможность полного демонтажа при необходимости.
Система Water Flute, разработанная компанией Solinst, представляет собой современное и надёжное решение для гидрогеологических исследований и экологического мониторинга. Она позволяет получать высококачественные и детализированные данные о состоянии подземных вод с минимальными затратами времени и средств, исключая риск перекрёстного загрязнения.
Гибкие рукава Flute для многоуровневого мониторинга скважин
Гибкие рукава Flute — это эластичные трубчатые оболочки, изготовленные из плотной нейлоновой ткани и запаянные с одного конца. При установке в скважину и создании избыточного давления (водой, воздухом или буровым раствором), рукав плотно прижимается к стенкам ствола, обеспечивая герметичное разделение интервалов.
Рукав Flute может быть изготовлен из тонкого нейлона или прочного армированного материала с прочностью до 840 ден. Доступны диаметры от 50 мм до более 480 мм, что позволяет использовать их в скважинах различного назначения.

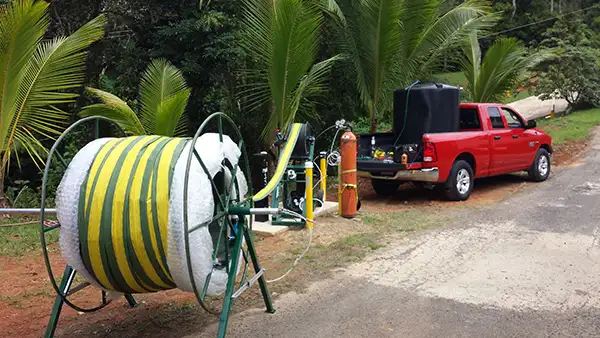

Во время монтажа рукав разматывается с транспортной катушки, выворачиваясь наизнанку и образуя кольцевую полость. Эта полость опускается внутрь обсадной колонны и фиксируется на устье скважины. Затем внутрь полости заливают воду выше уровня грунтовых вод, создавая гидростатическое давление для начала процесса выворачивания.
Под давлением воды (обычно 1,5–3 м водяного столба), рукав постепенно продвигается вниз по стволу скважины, выворачиваясь и вытесняя воду в поровое пространство пласта или трещины. В результате рукав плотно прилегает к стенкам скважины, обеспечивая герметизацию и предотвращая смешение воды из разных горизонтов.

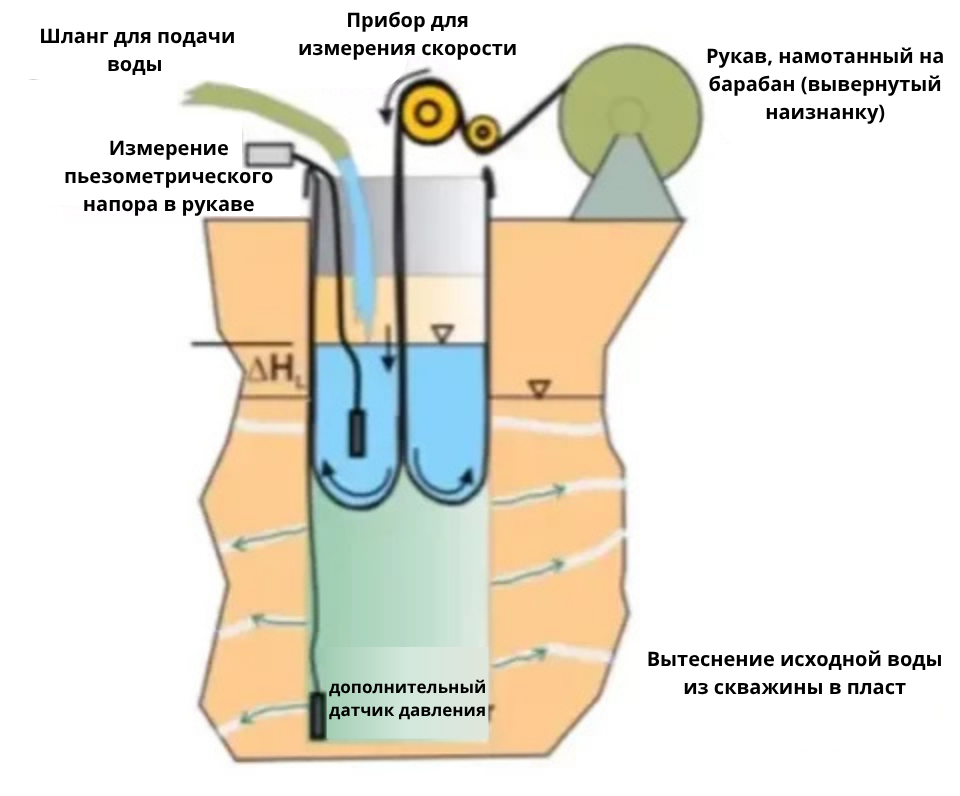

Основные элементы процесса установки гибкого рукава Flute
Такая технология позволяет создавать эффективные системы многоуровневого мониторинга подземных вод, обеспечивая качественную изоляцию интервалов и получение достоверных данных.
