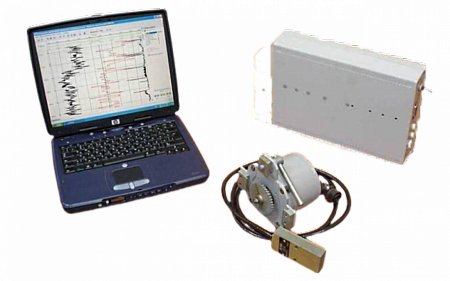

Регистратор ГЕОФИТ-1109 для видеокаротажа и решения задач рудной геологии


Оперативная первичная обработка и количественная интерпретация материалов исследования с выдачей производных геофизических параметров

Описание

Каротажный регистратор «Геофит -1109» предназначен для проведения геофизических исследований скважин для рудной и гидрогеологии и проведения видеокаротажа. Регистратор эксплуатируется совместно с каротажным подъемником, оснащенным одножильным кабелем.


В состав регистратора входят:

  • блок подключения скважинных приборов БПСП-1109, состоящий из аналого-цифрового преобразователя, преобразователя технологических параметров, источника постоянного напряжения, формирователя сигнала запроса в прибор;
  • датчик импульсов глубины ДИГ;
  • датчик магнитных меток ДМГ;
  • компьютер типа Notebook;
  • комплект кабелей;
  • программное обеспечение регистрации GeoWatcher, визуализации и предварительной обработки каротажа GfViewer (операционная система Windows XP ... Windows 10)

Функции:

  • проведение ГИС со скважинными приборами, питающимися постоянным напряжением от 100В до 200В (аналоговые приборы, цифровые приборы, приборы с частотной телеметрией, программно управляемые скважинные приборы);
  • калибровка канала данных, цифровая регистрация данных геофизического исследования скважин и служебной информации в процессе каротажа;
  • автоматизированный контроль и управление работой наземной и скважинной аппаратуры в процессе геофизических исследований;
  • корректировка глубины по магнитным меткам;
  • визуализация данных в реальном масштабе времени;
  • оперативная первичная обработка и количественная интерпретация материалов исследования с выдачей производных геофизических параметров;
  • просмотр в базе данных каротажных записей;
  • формирование планшетов, вывод на бумажный носитель каротажных диаграмм;
  • запись данных ГИС в функции времени.

Параметры блока БПСП-1109:

  • тип интерфейса с компьютером: USB 2.0;
  • питание приборов: от 160 до 200 В, мощность до 60 Вт;
  • входное напряжение: ~160-240 VAC, 50 Гц;
  • габариты: 280 x 200 x 70 мм;
  • вес: 3.2 кг.
