WellCADTM 5.8
Примечания к выпуску
Основные моменты
Представляем ключевые улучшения в WellCAD 5.8, направленные на повышение удобства использования и оптимизацию рабочих процессов. В этом обновлении добавлены новые функции и внесены важные изменения:
- Новый функционал топологии трещин
- Улучшенный дизайн заголовка
- Улучшения в сопоставлении данных по глубине
- Новые диаграммы
- Улучшенная выборка S-волн и эмпирические зависимости
Новый функционал топологии трещин
|
Трещины образуют системы, формируя сеть взаимосвязей, которая существенно влияет на характеристики горных пород, включая прочность, пористость и проницаемость. Для изучения этих характеристик важно учитывать взаимодействие между трещинами. Однако одних геометрических параметров трещин, таких как длина и ориентация, недостаточно для полного понимания их взаимодействий. Более эффективным подходом является анализ топологии трещин, который позволяет описывать такие взаимосвязи, как степень связности между отдельными трещинами или их системами. |
Благодаря исследованиям Sanderson, D. J. и Nixon, C. W. (2015), в WellCAD 5.8 реализована возможность определения и визуализации различных типов узлов, характеризующих системы трещин. Эти узлы могут быть представлены через выборку структур, что обеспечивает более глубокое и комплексное понимание сети трещин (рис. 1). X-узлы: Узлы, отражающие пересечения линий (т.е. следы трещин). Y-узлы: Узлы от линий, заканчивающиеся на вершинах. I-узлы: Узлы на изолированных концах линии. |
Рис. 1 – Узлы на соединениях трещин, разделяющих след трещины на породе
Метод выбора частичных синусоид в WellCAD 5.8 был улучшен для более точной настройки начальных и конечных точек частичных выборок, с возможностью корректировки на небольшие интервалы после их установки. Это обеспечивает точное создание Y- и I-узлов. Также пользователи теперь могут настроить сочетания клавиш для ввода частичных выборок в соответствии со своими предпочтениями.
Новая версия программы также включает функции для определения и визуализации распределений и других топологических структур.
Раздел Structure Interval Statistics (Статистика интервалов структур) (рис. 2) был обновлен: теперь он поддерживает формат данных Pxy, что позволяет рассчитывать частоту и интенсивность трещиноватости в одном, двух и трех измерениях.

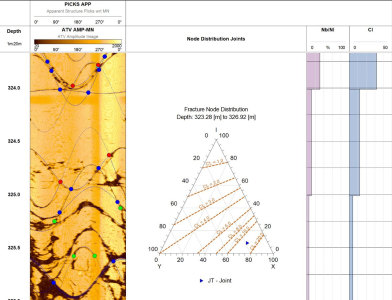

Рис. 2 – Отображение узлов на выборках структуры, распределение и топологии узлов
Улучшенный дизайн заголовка
|
HeadCAD теперь интегрирован в редактор заголовков WellCAD и оснащен расширенными функциями. Создание новых заголовков или редактирование существующих, отображаемых в документах скважин, стало возможным непосредственно в WellCAD. Функциональность прежнего редактора заголовков (рис. 3) была улучшена, а для упрощения работы добавлен режим проектирования. В связи с этим отдельное приложение HeadCAD больше не поддерживается в версии WellCAD 5.8. В обновленном редакторе заголовков появились новые объекты. Теперь пользователи могут добавлять и визуализировать данные из стереограмм Polar & Rose, модулей Chartlog и Deviation (инклинометрические данные), а также инструмента Chart (рис. 4). |

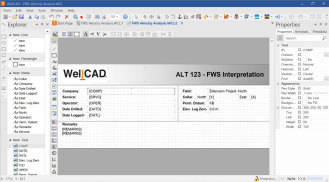

Рис. 3 – Новый редактор заголовков в WellCAD |
|

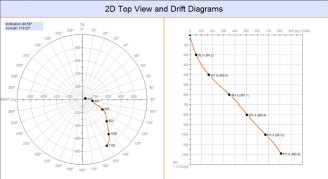

Рис. 4 – Объект заголовка диаграммы отклонений |
Диаграммы в WellCAD 5.8 теперь автоматически обновляются при изменении источника данных, благодаря их динамической связи с информацией в документе скважины. Кроме того, в заголовки документов можно добавлять гиперссылки, что обеспечивает прямой доступ к внешним ресурсам (например, URL-ссылкам) непосредственно из формы заголовка. |
Новые диаграммы
WellCAD 5.8 значительно расширяет возможности визуализации благодаря добавлению новых типов диаграмм, включая круговые диаграммы и улучшенное отображение розы-диаграммы.
Круговые диаграммы, представляющие собой эффективный инструмент визуализации, теперь доступны как новый тип диаграмм в функционале Chartlog, а также как объекты заголовков. Они могут быть использованы для отображения процентного соотношения частей и категорий по скважине, например, для литологической характеристики или определения типа структур (рис. 5).
 |
 |
|
Рис. 5 – Слева представлена круговая диаграмма данных литологии, а справа — диаграмма типа структур |
|
Розы-диаграммы в журналах Polar & Rose, в рабочем пространстве ISI и в заголовках Header теперь могут отображать различные типы структур в виде клиньев. (Рис. 6). Цвета клиньев соответствуют конкретным типам структур.

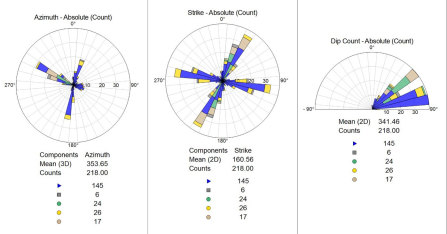

Рис. 6 – Диаграммы азимута, простирания и падения
Улучшенная выборка S-волн и эмпирические зависимости
В WellCAD 5.8 внедрена инновационная система отслеживания первых вступлений волн, основанная на алгоритме, который использует изменения эксцесса в полноволновом акустическом сигнале FWS.
Кроме того, для случаев, когда качество данных не позволяет точно отследить вступления волн и требуются эмпирические оценки скоростей продольных волн, в новой версии программы представлены различные методы оценки скорости поперечных волн. Среди них — методы Брохера, Кастаньи, Кэрролла и Кристенсена (рис. 7).

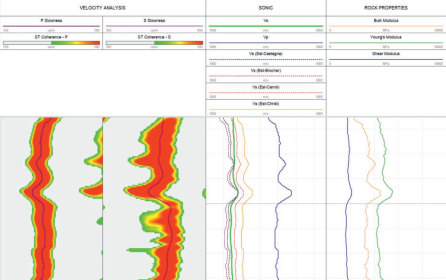

Рис. 7 – Сравнение всех «оценочных» кривых Vs с эмпирическими уравнениями, использующими кривую Vp
Улучшения в сопоставлении данных по глубине
Вкладка Match (Сопоставление) была улучшена и теперь включает три новые операции:
1) Undo (Отменить),
2) Redo (Повторить)
3) Reset Matching (Сбросить).
Эти новые функции позволят эффективно работать с данными по глубине (Рис. 8).
|

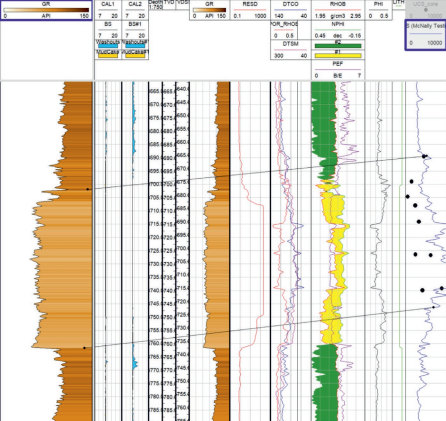

Рис. 8 - Logplot, в котором представлен пример сопоставления данных по глубине |
Новые функции “Undo” (Отменить), “Redo” (Повторить) and “Reset Matching”(Сбросить). |
Список новых функций в Базовой версии
|
Редактор заголовков Header |
Интеграция HeadCAD в WellCAD HeadCAD больше не поддерживается как отдельное приложение. Вся функциональность HeadCAD теперь полностью интегрирована в редактор заголовков WellCAD. Создание форм заголовков В WellCAD теперь можно создавать новые формы заголовков (File > New) (Файл > Новый). Заголовки в документе скважины можно редактировать непосредственно с помощью редактора заголовков (Tools > Header Editor) (Инструменты > Редактор заголовков). Отображение диаграмм и графиков Данные журналов различных типов диаграмм теперь можно отображать в специальных объектах заголовков, которые динамически связаны с данными скважины. |
Новый объект гиперссылки В формы заголовков теперь можно добавить новый объект гиперссылки, который позволяет включать URL-адреса или ссылки на медиафайлы, хранящиеся в облаке. Динамическая таблица Для отображения данных из связанных журналов в формате электронной таблицы был разработан объект динамической таблицы. Stacking Pattern Log Объекты легенды были обновлены с учетом Stacking Pattern log, что улучшает визуализацию и интерпретацию данных. |
|
|
Подземные воды
|
Расчет проницаемости Расчет проницаемости Transmissivity Calculations пласта был добавлен к процессам в раздел groundwater processes. |
Новые единицы измерения Для процесса Hydraulic Conductivity доступны новые единицы измерения. |
|
| Установка |
Автоматические обновления WellCAD автоматически обнаруживает доступные обновления и предлагает пользователю установить их перед началом работы. |
||
| Другие улучшения |
Новый цветовой дисплей для диалога выбора В новой версии добавлено обновленное диалоговое окно выбора цвета с расширенным диапазоном цветов по умолчанию. Новые палитры цветовых градиентов Теперь по умолчанию в программе установлены обновленные палитры цветовых градиентов. Изменения пользовательского интерфейса Значок защиты документа был перемещен в нижнюю часть рабочего пространства WellCAD, рядом с отображением времени. Разрез скважины Параметры нарезки Slicing разреза скважины были объединены в одно диалоговое окно, что упрощает процесс настройки и повышает удобство использования. Сопоставление данных по глубине Добавлены три новых опции для упрощения операций по сопоставлению данных: "Undo" (Отменить), "Redo" (Повторить) и "Reset Matching" (Сбросить), что позволяет быстрее корректировать данные. Экспорт геологических данных в формат .LAS. Коды и описания геологических символов теперь экспортируются в дополнительный раздел заголовка файлов LAS версии 3.0. |
Круговые диаграммы Функциональность круговых диаграмм была расширена: теперь они могут отображать данные различных типов, включая Litho, Strata, Core Desc, Structure и другие. Обновленный вид гистограммы В новой версии разработан новый тип гистограммы, предназначенный для определения угла наклона. Улучшение стереограмм Стереограммы были усовершенствованы для более четкого выделения визуальных элементов и объектов. Дублирующие журналы одного и того же набора данных Теперь возможно отображение одного и того же набора данных в разных формах. Например, данные литологии могут быть отображены как фоновый цвет в "outcrop profile" и одновременно представлены в виде отдельного литологического журнала. |
|
|
Модуль интерпретации изображений и структур (ISI) |
|||
| Новый функционал топологии трещин |
Статистика интервалов структур Обновленный раздел Structure Interval Statistics (Статистика интервалов структур) был значительно расширен и теперь поддерживает формат данных Pxy. Это позволяет рассчитывать частоту и интенсивность (плотность) трещиноватости в одном, двух и трех измерениях. Расчет топологии трещин Новая функциональность включает анализ распределения пропорций узлов и трещин, их связности, а также соотношение количества узлов к количеству трещин. Статистика Pxy теперь используется для определения частоты и интенсивности (плотности) трещин в одном, двух и трех измерениях. |
Отображение журнала структур Отображение X-, Y- и I-узлов, представленное в разделе топологии трещин, можно включить в свойствах диаграммы. Распределение узлов и трещин Диаграммы Распределений узлов и трещин были добавлены в журнал стереограмм Polar & Rose, Chartlog, данных инклинометрии Deviation module и инструмента Chart |
|
| Другие улучшения |
Статистика интервалов для определения расстояния между трещинами Теперь в разделе статистики интервалов структуры доступна возможность определения расстояний между трещинами. Новый дисплей для розы-диаграммы Розы-диаграммы в журналах Polar & Rose, в рабочем пространстве ISI и в заголовках Header теперь могут отображать различные типы структур в виде клиньев. Обновленные диаграммы Обновлено отображение диаграмм Woodcock. Сочетание клавиш для выделения трещин Теперь пользователь может определить сочетание клавиш дл работы в ISI. Обнаружение разрывов В новой версии добавлен раздел автоматического обнаружения разрывов по журналам имиджей, содержащим данные о радиусе, толщине по каверномеру и времени пробега. Шаблоны Core Cropper Теперь можно использовать и сохранять шаблоны макетов для рабочего пространства Core Cropper. Эта функция также доступна в модуле CoreCAD. Кнопка “rotate left” Для удобства работы была добавлена кнопка "rotate left" (повернуть влево). |
Настройка частичной выборки Теперь начальную и конечную точки частичной выборки можно точно настроить, удерживая клавишу быстрого доступа («P») и перетаскивая их для изменения видимой части синусоиды. Отображение апертуры Апертура структурных элементов теперь может быть отображена в 3D-режиме. Разрешение каверномера Отображение в 3D режиме данных в рабочем пространстве ISI теперь автоматически настраивает разрешение каверномера в соответствии с амплитудой. Обнаружение деформации трубы В модуль ISI добавлен новый процесс построения эллипса, который позволяет эффективно обнаруживать и количественно оценивать деформации скважин и обсадки. Radius to/from Diameter (Радиус из/в диаметр) Раздел Radius to/from Diameter больше не ограничен только модулем Casing Integrity и теперь доступен также в меню ISI Module > Image Log. Значок Metada Bar (Панель метаданных) Значки заголовков теперь заменяют значки лампочек при работе с типами отображения метаданных. Обновления значения угла обзора Значение угла обзора обновляется в заголовке при повороте журнала. |
|
|
Модуль полноволнового акустического каротажа (FWS) |
|||
|
Выборка |
Новая система выборки Добавлена инновационная система отслеживания первых вступлений волн, использующая алгоритм, основанный на изменениях эксцесса в полноволновом акустическом сигнале (FWS). |
||
|
Методы |
Новые эмпирические методы определения скорости поперечной волны Теперь скорость поперечной волны можно оценить с использованием эмпирических соотношений для продольных волн, предложенных Брохером, Кэрроллом, Кастанья и Кристенсеном. |
||
|
Модуль автоматизации процессов |
|||
|
Функции |
Новые и обновленные функции модуля автоматизации процессов Доступны новые и обновленные функции автоматизации, поддерживающие следующие процессы в WellCAD:
|
||
|
Исправление ошибок |
|||
|
Выпуск 5.7 |
Fracture Height Calculation Process Теперь процесс расчета высоты трещины правильно учитывает частичные выборки. Частичная выборка Частичные выборки сохраняют свою глубину характеристики после коррекции с кажущейся на истинную. Диалоговое окно Snap Grid Переключение единиц измерения линейки на значения, отличные от значений по умолчанию, установленных в разделе Tools > Options > Document Layout (Инструменты > Параметры > Макет документа), теперь обрабатывается корректно. |
Ссылки WellCAD Некоторые ссылки, включенные в справочные файлы (Help Files), теперь исправлены и доступны для использования. Функции сдвига по глубине Операции сдвига по глубине могут выполняться для всех типов целых чисел. Импорт TFD в модуле автоматизации процессов Функция автоматизации теперь корректно импортирует все каналы на основе указанного файла конфигурации. |
|
