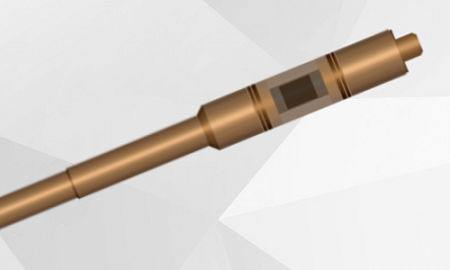

Прибор визуального контроля скважин КП-512ВК


Камера для видеоинспекции скважин. Фронтальная или боковая видеосъемка скважины видеокамерами черно-белого изображения

Прибор визуального контроля скважин «КП-512ВК» предназначен для визуального контроля технического состояния эксплуатационных колонн, фильтров нагнетательных скважин и области забоя скважин. Прибор обеспечивает фронтальную или боковую видеосъемку скважины видеокамерами черно-белого изображения. Прибор работает совместно с наземным каротажным регистратором типа «Геофит – 1108» или каротажной лабораторией «Геофит – 1003» через трехжильный геофизический кабель.

Перечень дефектов, обнаруживаемых видеосъемкой в процессе сдачи и эксплуатации скважины:

  • смятие труб, трещины в колонне;
  • отсутствие сальника между эксплуатационной и фильтровой колоннами;
  • деформация надфильтровой трубы;
  • наличие песчаной пробки и зернистость материала;
  • наличие заусенцев во внутренней части труб;
  • наличие недоворота муфтовых соединений;
  • качество сварных швов;
  • состояние фильтров.

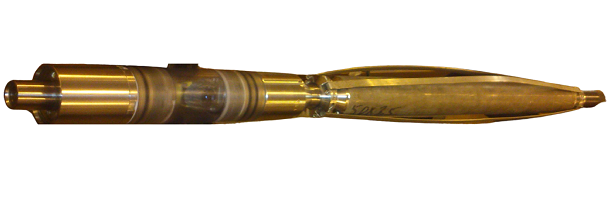

КП 512

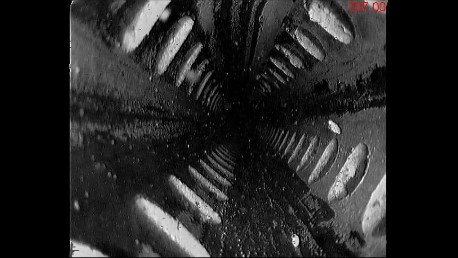

Фронтальная камера:

КП512

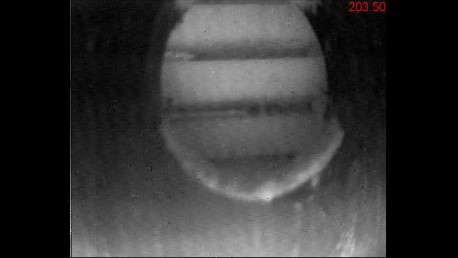

Камера бокового обзора:

КП512

  • Технические характеристики видеокамер прибора:

- эффективное число пикселей - 795 (r) х 596 (в)

- разрешающая способность - 600 телевизионных линий (твл)

- чувствительность - 0,1 лк

- рабочая температура - -10 °С…+ 50 °С

  •  Со скважинного прибора видеосигналы по каротажному кабелю через наземный преобразователь видеосигналов ПВ1 из комплекта прибора передаются в наземный регистратор.
  •  Параметры системы освещения прибора:

- фронтальная камера имеет четыре светодиода мощностью 4 Вт.

- боковая камера имеет одну светодиодную матрицу мощностью 3 Вт.

  • Боковая камера имеет возможность съемки в стационарном положении или при вращении влево или вправо с различной скоростью.
  • Питание скважинного прибора, выбор видеокамеры, скорость и направление вращения боковой видеокамеры осуществляются от наземного регистратора.
  • Напряжение постоянного тока питания прибора - (150 ± 10) В.
  • Условия работы прибора:

- максимальная температура окружающей среды -10 °С…+ 50 °С.

- наибольшее гидростатическое давление - 5 МПа.

  • Время непрерывной работы в условиях предельной температуры - 1 ч.
  • Габаритные размеры прибора:

- максимальный диаметр, мм - 54;

- максимальный размер раскрытия пружин, мм - 124

- длина без транспортных заглушек, мм - 1101

- длина с транспортными заглушками, мм - 1134

  • Масса прибора, не более, кг - 10,6
  • Габаритные размеры Преобразователя видеосигналов ПВ1, мм - 125 х 85 х 40
  • Масса Преобразователя видеосигналов ПВ1, кг - 0,1
  • Прибор рассчитан на применение стандартного трехжильного каротажного кабеля длиной до 800 м
  • Программное обеспечение, поставляемое с прибором, позволяет:

- проводить регистрацию данных прибора на персональный компьютер в функции глубины в формате *.avi с регулируемой степенью сжатия;

- управлять режимами прибора;

- проводить привязку изображения к глубине с точностью не хуже +/-0,1м;

- осуществлять просмотр и преобразование ранее сохраненных данных.

Прибор «КП-512ВК» рассчитан на эксплуатацию в условиях, соответствующих:

- по механическим воздействиям ....................  группе МС2-3 по ГОСТ 26116-84;

- по климатическим параметрам ......................  группе КС4-1 по ГОСТ 26116-84.

Срок службы 3 года.

Прибор имеет Декларацию о соответствии ЕВРОАЗИАТСКИЙ ЭКОНОМИЧЕСКИЙ СОЮЗ ЕАЭС N RU Д-RU/АБ88.В.01571/19
