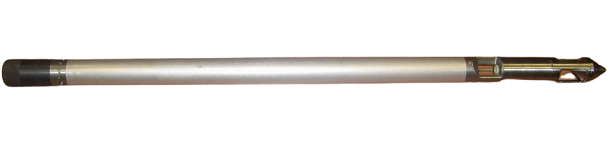

Прибор гамма-каротажа, резистивиметрии и термометрии КП-140ГТР


Измерение сопротивления скважинной жидкости

Регистрация геолого-технологических параметров скважины зондами гамма-излучения пород, температуры и проводимости скважинной жидкости с последующей передачей информации в цифровом виде через одножильный каротажный кабель.

Прибор рассчитан на работу с цифровыми каротажными регистраторами.

Особенности и преимущества

  • возможность одновременного измерения и передачи на поверхность измеренных параметров всеми зондами во всём диапазоне (один выбранный канал ГК)
  • цифровая передача информации
  • отсутствие калибровки и настройки перед записью

Зонды мощности экспозиционной дозы (МЭД) гамма-излучения:

  • диапазон первого зонда преобразования МЭД (ГК1): 5…450 мкР/час
  • основная относительная погрешность ГК1: не более +/- 10 %
  • диапазон второго зонда преобразования МЭД  (ГК2): 450…14,000 мкР/час
  • основная относительная погрешность ГК2: не более +/- 30 %
  • постоянная времени: 2 сек
  • подключение того или иного зонда ГК осуществляется коммутацией питания в кабельной головке прибора.

Термометр:

  • диапазон измерения: 0…120 °С
  • погрешность измерения:  +/-1 °С
  • разрешение:  0,002 °С
  • инерционность:  1,5 сек

Резистивиметр:

  • диапазон измерения: 0,1…16 См/м
  • погрешность измерения: +/- 10 %
  • измерение сопротивления скважинной жидкости производится бесконтактным способом с помощью индукционного датчика проточно-погружного типа

Рабочая температура: 0…+120 °С.

Рабочее давление: до 15 МПа.

Диаметр прибора: 60 мм.

Длина прибора с транспортной заглушкой: не более 1,76 м.

Прибор запитывается напряжением постоянного тока (150 ± 30) В.

Одновременное измерение и передача всех параметров в  коде «Манчестер-2».

Прибор  КП140ГТР-01 рассчитан на эксплуатацию в условиях, соответствующих:

  • по климатическим параметрам - группе МС2-3  по ГОСТ 26116-84,
  • по механическим воздействиям - группе КС4-3  по ГОСТ 26116-84.

Прибор имеет Декларацию о соответствии ЕВРОАЗИАТСКИЙ ЭКОНОМИЧЕСКИЙ СОЮЗ ЕАЭС N RU Д-RU/АБ88.В.01571/19
