Прибор электро и гамма-каротажа, резистивиметрии и термометрии КП-71ЭГРТ


Цифровая передача информации

Скважинный прибор «КП-71ЭГРТ» предназначен для геофизических исследований открытого ствола скважин, заполненных промывочной жидкостью с удельным сопротивлением от 0,03 до 10 Ом*м, посредством регистрации за один спуско-подъем кажущегося сопротивления пород приборами А0.9М0.1N, N0.9М0.1А, потенциала ПС, проводимости и температуры скважинной жидкости, гамма-излучения пород с одновременной передачей информации в цифровом виде через одножильный бронированный каротажный кабель.

Прибор рассчитан на работу с цифровыми каротажными регистраторами, в том числе с регистратором «Вулкан».

Особенности и преимущества

  • возможность одновременной регистрации и передачи на поверхность данных всех приборов во всём диапазоне
  • цифровая передача информации
  • отсутствие калибровки и настройки перед записью
  • отсутствие наземной панели
  • минимальные затраты времени при проведении каротажа

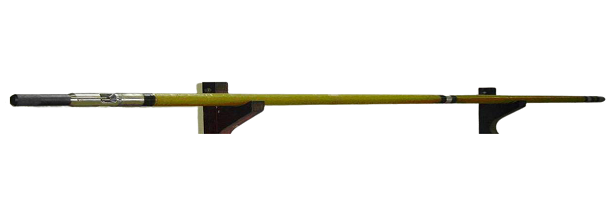

КП 71

Диапазон регистрации:

  • Градиент-зонд A0.9M0.1N:  0,5…5000 Ом*м
  • Потенциал-зонд N0.9M0.1A: 0,5…1000 Ом*м
  • Зонд ПС:  +/- 5…1000 мВ
  • Резистивиметр:  0,3…80 Ом*м
  • Термометр:  0…80 °С (с разрешением 0,05 °С)
  • Зонд ГК (ФЭУ-102, детектор СДН17-1.18.160): 0…400 мкр/час

Погрешность регистрации:

  • для зондов электрического каротажа:  +(5 + 0,4*А/Ro),

где:   А – предел регистрации кажущегося сопротивления в Ом*м,

в диапазоне 0,5…50 Ом*м    А = 50,

в диапазоне 50…500 Ом*м    А = 500,

в диапазоне 500…5000 Ом*м    А = 5000,

Ro – регистрируемое кажущееся сопротивление, Ом*м;

  • для зонда ПС не более 10 %;
  • для зонда резистивиметра:

в диапазоне 1…80 Ом*м    – 10 %,

в диапазоне 0,3…1 Ом*м    – 20 %;

  • для термометра:  +/-1 °С;
  • для зонда ГК не более  +/- 10 %.

Рабочая температура: минус 40…+80 °С.

Рабочее давление: 20 МПа.

Диаметр прибора: 48 мм.

Масса прибора не более - 11,6 кг.

Длина прибора с транспортной заглушкой  –  2,413 м.

Питание скважинного прибора осуществляется стабилизированным напряжением постоянного тока, В – 150+/-30.

Одновременное измерение и передача всех параметров в коде «Манчестер-2».
