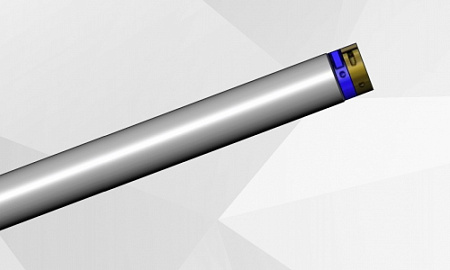

Прибор комплексного электро и гамма-каротажа 40LGR-1000
40LGR-1000 является фундаментальным прибором, используемым в гидрогеологических исследованиях. Полностью цифровая комбинация датчиков измеряет кажущееся сопротивление (SPR), потенциал собственной поляризации (SP) и естественное гамма-излучение (GR) в двух отдельных циклах, что означает один на спуске, другой на подъеме прибора.
Прибор 40LGR-1000 может работать как автономный с изолирующей уздечкой и нижней заглушкой. Измерения удельного электрического сопротивления проводят в необсаженных скважинах, заполненных жидкостью. Измерения гамма-излучения можно проводить в любых условиях скважины.
Уздечки изоляции
QL40 IS 1 (одножильный MS1)
QL40 IS 1 (одножильный GO1)
QL40 IS 4 (четырехжильный GO4)
Калибровочная коробка (P.N. 17 202 134 / TB002)
|
Параметр |
Значение |
|
Диаметр |
40 мм |
|
Длина |
1,12 м |
|
Вес |
4 кг |
|
Макс. температура |
70 ºC |
|
Макс. давление |
20 МПа |
|
Естественная радиоактивность |
|
|
Датчик |
сцинтилляционный кристалл NaI |
|
Диапазон измерений |
0 до 100 000 cps/API |
|
Разрешение |
1% |
|
Точность |
0,02% |
|
Потенциал собственной поляризации |
|
|
Датчик |
электроды из нержавеющей стали |
|
Диапазон измерений |
± 1,500 мВ постоянного тока |
|
Разрешение |
0,04% |
|
Точность |
1% |
|
Кажущееся сопротивление |
|
|
Датчик |
электроды из нержавеющей стали |
|
Диапазон измерений |
от 0 до 10,000 Ом |
|
Разрешение |
0,02% |
|
Точность |
1% |
Условия применения
Скважинная жидкость: Вода Промывочная жидкость
Тип: Необсаженная
Центрирование: Не требуется
