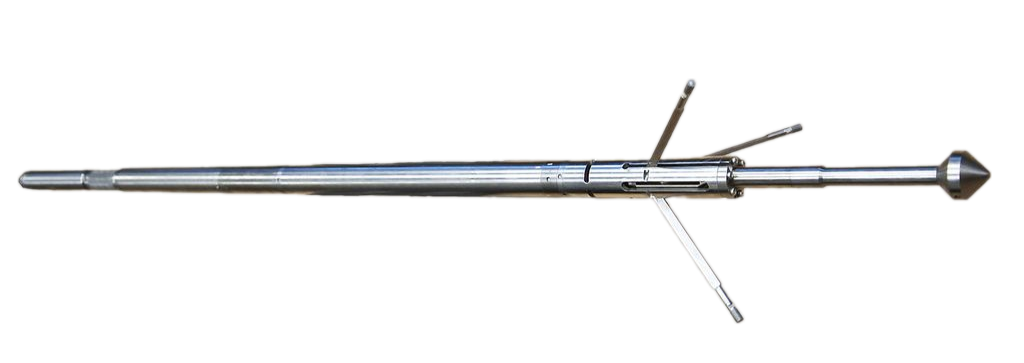

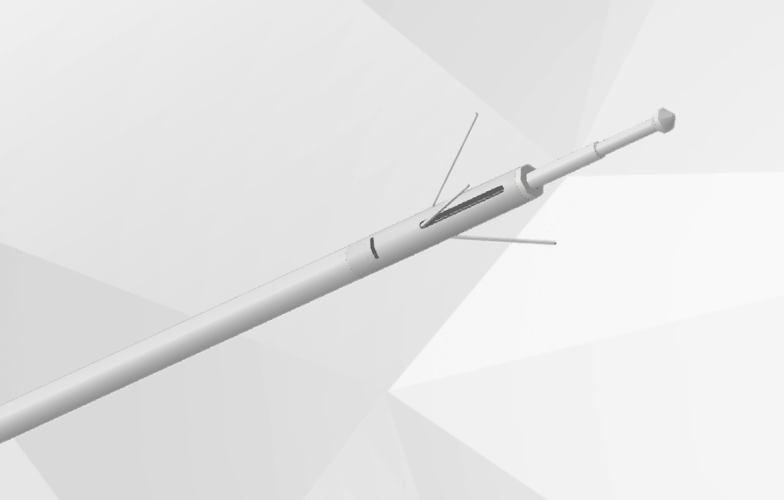

Каверномер скважинный малогабаритный КСМ-43-3
Каверномер КСМ-43-3 используется для измерения среднего диаметра ствола скважины в процессе исследований рудных, гидрогеологических и угольных скважин.
Данный прибор функционирует с одно- или трёхжильным бронированным геофизическим кабелем и работает от источника постоянного тока или напряжения, способного обеспечить ток до 0,4 А при напряжении до 100 В.
Каверномер КСМ-43-3 работает в сочетании с цифровым каротажным регистратором, который адаптирован для приёма сигнала и оснащён соответствующим программным обеспечением, например, Вулкан V3.
|
Параметр |
Значение / Диапазон |
|
Диапазон измеряемых диаметров, мм |
50...450 (50...250) |
|
Допускаемая абсолютная погрешность измерения, мм |
±3,0 |
|
Параметры питания прибора |
+ 40... 60 В, 0.05 А |
|
Раскрытие и закрытие измерительных рычагов |
многократное |
|
Время перевода измерительных рычагов в рабочее положение не более, с |
180 |
|
Усилие прижатия измерительных рычагов к стенкам скважины, Н |
от 20 Н до 80 Н |
|
Длина прибора, мм не более |
1450 |
|
Диаметр прибора, мм не более |
43 |
|
Масса прибора, кг, не более |
9,5 |
|
Температура окружающей среды, °С |
80 |
|
Максимальное гидростатическое давление, МПа |
20 |
