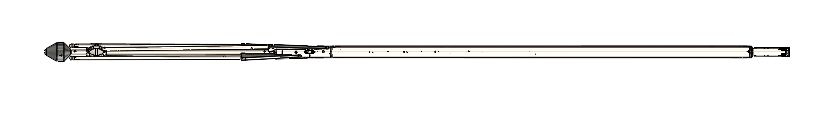

Каверномер четырехрычажный QL40-XYCAL60 X-Y 4-Arm Caliper

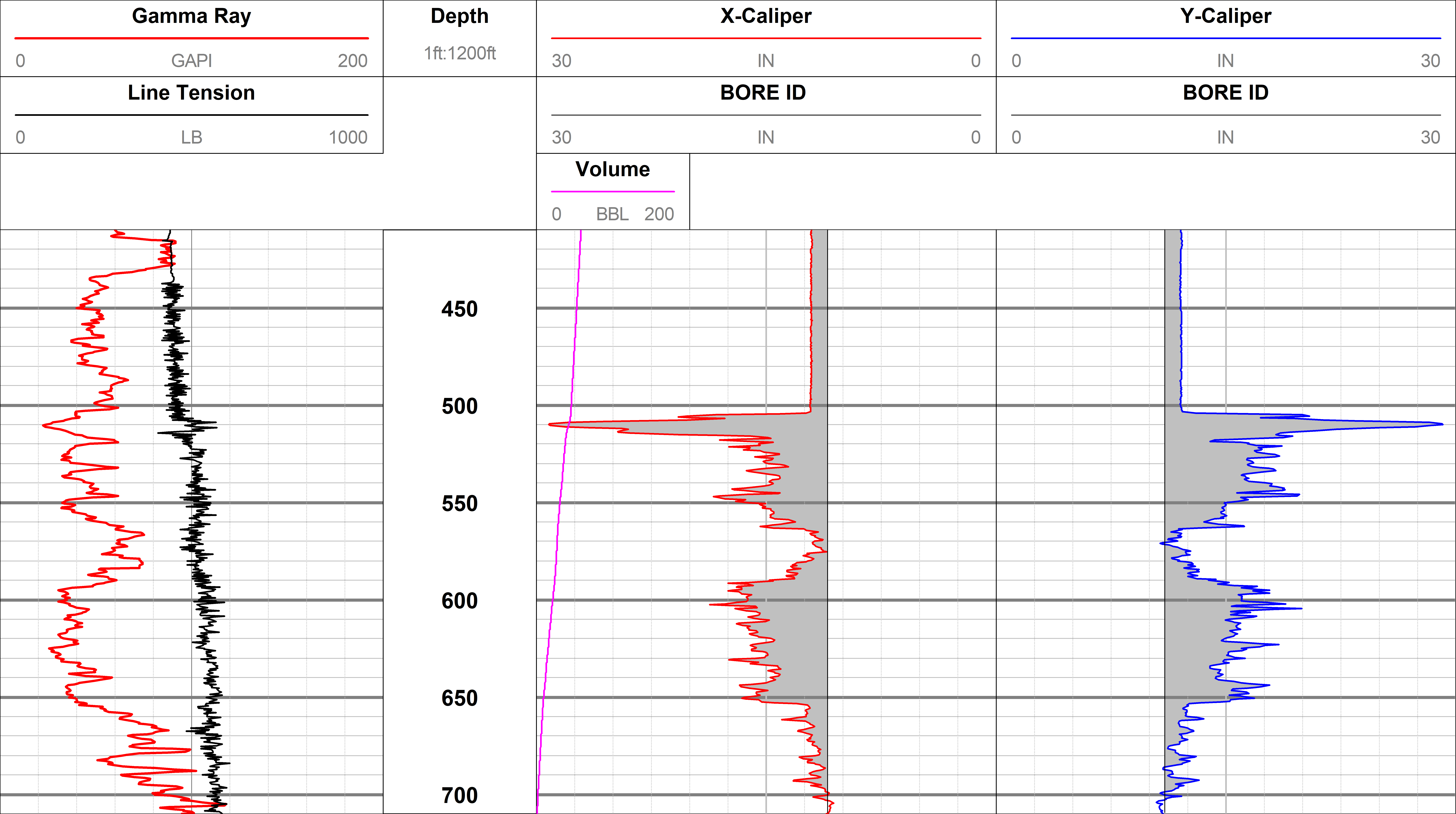

Четырёхрычажный каверномер QL40-XYCAL60 предназначен для измерения диаметра скважины. Прибор осуществляет непрерывное измерение диаметра ствола в двух противоположных направлениях (по осям X и Y, расположенным под углом 180 градусов) с использованием двух независимых пар механически связанных рычагов, которые прижимаются к стенке скважины. Каверномер можно применять как в сухих, так и в заполненных водой скважинах, а также в открытом или обсаженном стволе. Его используют в процессе добычи и для решения инженерных задач. С его помощью можно выявлять и анализировать трещины, пустоты и дефекты обсадной колонны.

QL40-XYCAL60 комплектуется двумя наборами рычагов. Стандартные рычаги предназначены для работы в скважинах диаметром от 10,16 до 101,6 см, а удлинённые — для скважин диаметром до 152,4 см. Рычаги оснащены прочными и легко заменяемыми наконечниками. В составе приборов серии Quick Link (QL) каверномер служит нижней секцией, но может использоваться автономно с верхним адаптером или в комбинации с другими устройствами этой серии.

Область применения

• Кавернометрия в скважинах больших диаметров
• Расчет объема скважины перед ее завершением, цементацией
• Определение местоположения трещин и пустот
• Оценка целостности обсадной колонны

Особенности

• Результат измерения диаметра скважины по осям X и Y калибруется в дюймах, сантиметрах или миллиметрах
• Возможность совместного использования с другими каротажными приборами серии QL
• Поддержка стандартной кабельной линии (одножильная, 4- или 7-ми жильная, коаксиальная)
• Легкая замена рычагов каверномера и наконечников

Комбинации серии QL

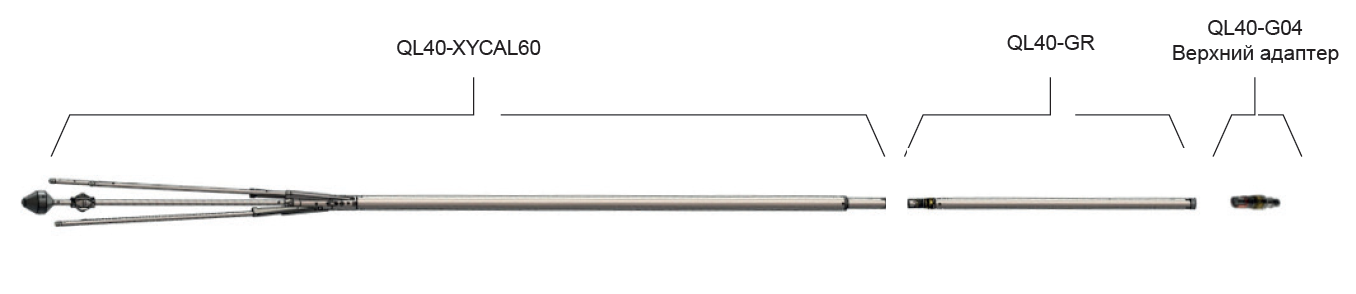

• PQL40-XYCAL60 + QL40-GR (Гамма-каротаж)
• QL40-XYCAL60 + QL40-SGR (Спектрометрический гамма-каротаж)
• QL40-XYCAL60 + QL40-DEV-2G (Инклинометрия)
• QL40-XYCAL60 + QL40-FTC-I (Измерение температуры и удельной проводимости скважинной жидкости)
