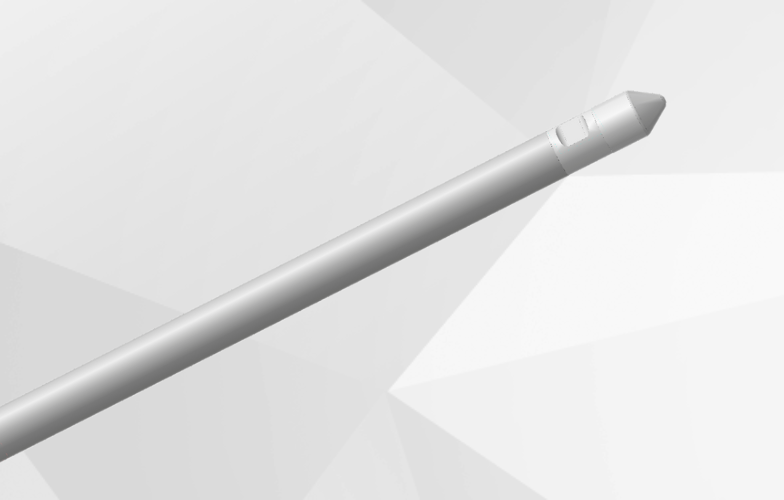

Инклинометр скважинный магнитометрический непрерывного действия
Скважинный магнитометрический инклинометр предназначен для измерения азимута и зенитного угла ствола скважин — эксплуатируемых необсаженных, новых, а также забуренных из скважин старого фонда.
Прибор применяется при бурении рудных, нефтяных и газовых скважин глубиной до 5000 м.
Условия эксплуатации
Инклинометр предназначен для использования в эксплуатационных и разведочных нефтяных и газовых скважинах с диаметром от 97 мм, при температуре до 100 °C и гидростатическом давлении до 60 МПа.
Прибор может работать как самостоятельно, так и в составе каротажной станции, оснащённой регистраторами «Гектор», «Вулкан», «Карат», «Кедр» и др.
Возможна работа с каротажным подъёмником, оснащённым одножильным бронированным кабелем длиной до 5000 метров, а также с персональным компьютером типа IBM (Notebook).
|
Параметр |
Значение / Диапазон |
||||
|
Диапазон измерения зенитного угла |
0–180° |
||||
|
Диапазон измерения азимута |
0–360° |
||||
|
Предел основной абсолютной погрешности измерений зенитного угла |
≤ ± 0,2° |
||||
|
Пределы основной абсолютной погрешности измерений в диапазоне зенитных углов |
|||||
|
3–7° |
± 3° |
||||
|
7–173° |
± 1,5° |
||||
|
173–177° |
± 3° |
||||
|
Диапазон рабочих температур |
−10…+80 °C |
||||
|
Максимальное гидростатическое давление |
60 МПа |
||||
|
Диаметр прибора |
42 мм |
||||
|
Длина прибора |
2200 мм |
||||
|
Масса прибора |
15 кг |
||||
|
Комплект поставки |
Наземный прибор, скважинный прибор, устройство ориентации (по согласованию с заказчиком), рабочая программа (на носителе), комплект эксплуатационных документов, комплект ЗИП |
||||
|
Дополнительное оснащение (по согласованию) |
Встроенный модуль гамма-каротажа (ГК) для измерения мощности экспозиционной дозы естественного гамма-излучения |
||||
|
Габаритные размеры и масса составных частей |
|||||
|
Наименование |
Длина, мм (не более) |
Ширина / Диаметр, мм |
Высота, мм |
Масса, кг (не более) |
|
|
Наземный прибор |
390 |
300 |
160 |
5,7 |
|
|
Скважинный прибор |
1675 |
42 |
— |
5,8 |
|
|
Скважинный прибор с ГК |
1900 |
42 |
— |
6,4 |
|
|
Устройство ориентации |
3600 |
42 (×2) |
— |
30 |
|
