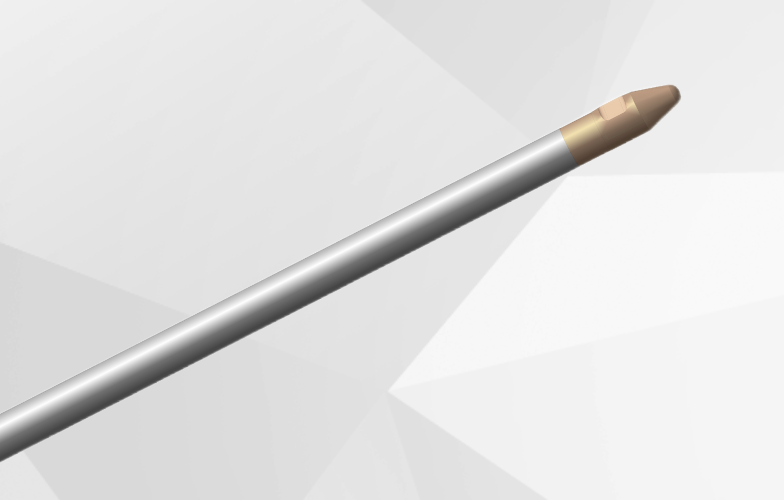

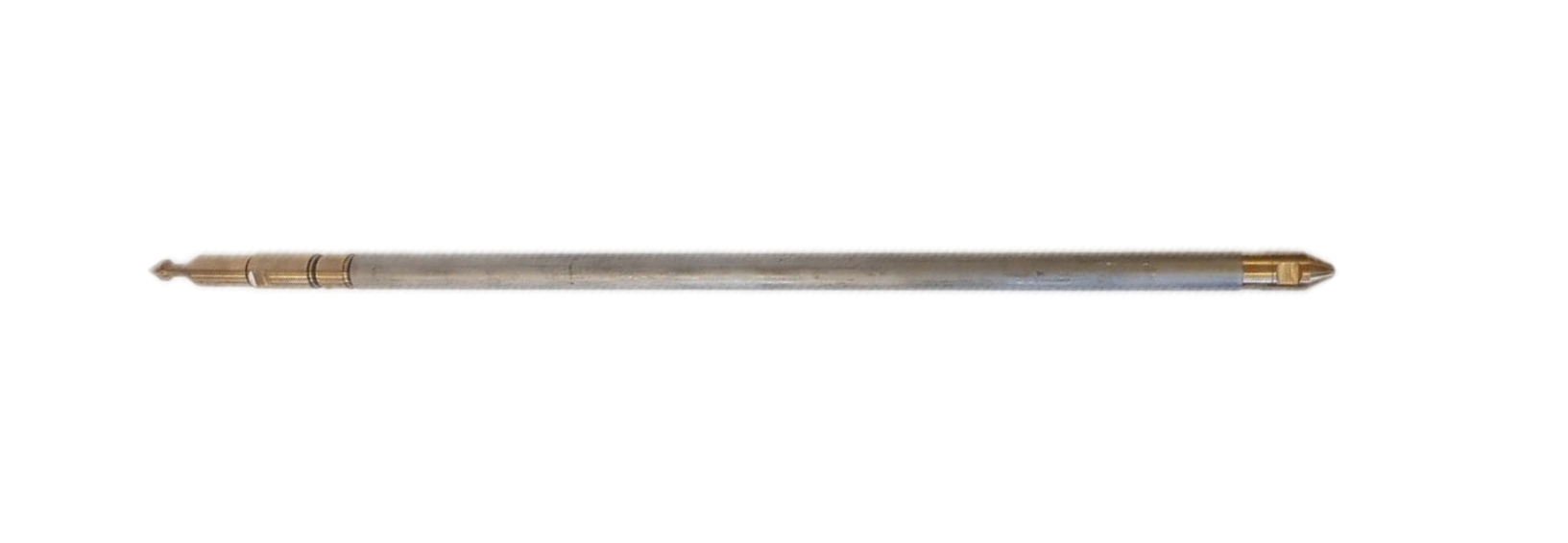

Инклинометр скважинный магнитометрический многоточечный автономный
Инклинометр служит для автономного измерения азимута и зенитного угла скважины с привязкой результатов к реальному времени.
Он может работать в точечном режиме (во время остановок) или в непрерывном режиме при скорости подъёма до 400 м/ч
Условия эксплуатации
Прибор предназначен для эксплуатации в необсаженных наклонных и горизонтальных скважинах эксплуатационного и разведочного назначения, бурящихся на нефть и газ.
Диапазон условий работы:
-
Температура окружающей среды: от −10 до +120 °C;
-
Гидростатическое давление: до 80 МПа;
-
Диаметр скважины: 100–152 мм;
-
Глубина скважины: до 5000 м.
|
Параметр |
Значение / Диапазон |
|
Диапазон измерения азимута |
0…360° |
|
Диапазон измерения зенитного угла |
0…180° |
|
Пределы допускаемой основной абсолютной погрешности при измерении азимута |
|
|
– при зенитных углах θ = 0,5–6,5° и 173,5–179,5° |
±(0,125 / sin θ + 0,4)° |
|
– при зенитных углах θ = 6,5–173,5° |
±1,5° |
|
Пределы допускаемой основной абсолютной погрешности при измерении зенитного угла |
±0,2° |
|
Дополнительная абсолютная погрешность при изменении температуры (−10…+120 °C) |
|
|
– при измерении азимута |
±1° |
|
– при измерении зенитного угла |
±0,1° |
|
Диапазон рабочих температур |
−10…+120 °C |
|
Максимальное гидростатическое давление |
80 МПа |
|
Напряжение питания |
|
|
– верхнее значение |
12 В |
|
– нижнее значение |
5,2 В |
|
Ток потребления |
|
|
– в режиме измерения |
10 мА |
|
– в режиме ожидания |
100 мкА |
|
Время полного заполнения памяти (интервал 1 с) |
≥ 36 ч |
|
Состав изделия |
Инклинометр, амортизатор (по согласованию), утяжелитель (по согласованию), дискета с ПО, кабель USB A–B 1,8 м, кольцо 024-028-25-2-4 ГОСТ 18829-73 |
|
Рекомендуемые удлинительные штанги |
Из немагнитного материала, длина не менее 3 м |
|
Габаритные размеры прибора |
|
|
Скважинный прибор |
Длина — 1100 мм; Диаметр — 32 мм; Масса — 3,5 кг |
|
Утяжелитель |
Длина — 1000 мм; Диаметр — 32 мм; Масса — 7,0 кг |
|
Амортизатор |
Длина — 520 мм; Диаметр — 32 мм; Масса — 3,1 кг |
|
