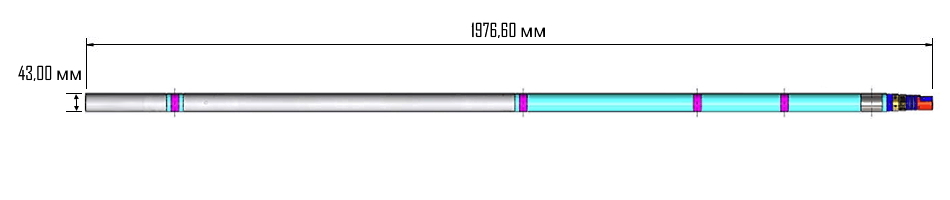

QL40-IP представляет собой комбинированный прибор, обеспечивающий измерение потенциала собственной поляризации (SP), кажущегося сопротивления (SPR) и 4-х нормальных значений УЭС. Кроме того, технология IP (induced polarization) позволяет регистрировать потенциал вызванной поляризации. Она использует 2 электрода в качестве приемников, а питающий электрод – в качестве источника, с целью проведения регистрации разности потенциалов на тех же электродах через некоторое время после выключения тока. В результате определяют потенциалы вызванной поляризации, заряжаемость и распределение времени релаксации (RTD).
Запись и отображение всех циклов с оцифровкой полной формы волны осуществляется в реальном времени. Полный диапазон измерения и точность достигаются без необходимости переключения на ручной режим. Оператор самостоятельно выбирает время цикла подачи тока, с настройкой времен включения и выключения измерений IP).
Высокая заряжаемость свидетельствует о наличии сульфидов и оксидов металлов, или богатых катионами глинистых минералов.
В сочетании с петрофизическими анализами, параметр RTD можно коррелировать с распределением и концентрацией минеральных зерен по размерам (гранулометрический состав).
Независимый в сборке серии Quick Link (QL). Его можно использовать как отдельный инструмент с изолирующей уздечкой и нижней заглушкой или комбинировать с другими приборами серии QL40, создавая полноценный каротажный комплекс.
Области применения:
· обнаружение вкрапленных сульфидов (например, пирита) в осадочных породах
· выявление урановых «ролл-фронтов», часто связанных с повышенным содержанием пирита
· исследование угольных пластов на наличие пирита и других железосодержащих минералов
· выявление сульфидов в магматических и метаморфических породах
· идентификация монтмориллонитовых глин в осадочных отложениях
Уздечки изоляции
QL40 IS 1 (одножильный MS1)
QL40 IS 1 (одножильный GO1)
QL40 IS 4 (четырехжильный GO4)
Калибровочная коробка (P.N. 17 202 096/TB001)
