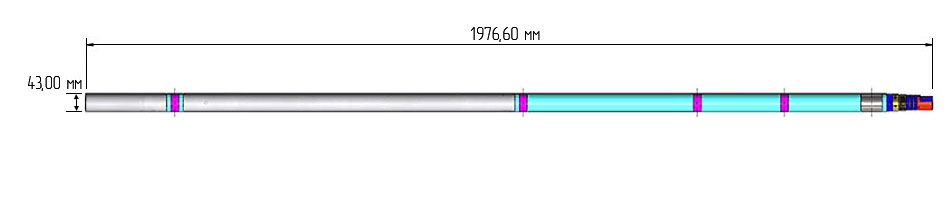

В сравнении с аналогичными приборами других производителей, помимо регистрации потенциала собственной поляризации (SP) и кажущегося сопротивления (SPR), прибор позволяет регистрировать нормальное удельное сопротивление на четырех измерительных электродах (8", 16", 32" и 64"). Это значительно повышает достоверность проведения каротажа и позволяет построить профиль удельного сопротивления по всему стволу скважины. Запись всех данных осуществляется на спуске прибора в скважину, повторные измерения производятся на его подъеме.
Используя один возбуждающий электрод и четыре приемных электрода, пользователи могут строить диаграммы удельного сопротивления для различных глубин и получать информацию о проницаемости, пористости, качестве воды и свойствах геологических формаций.
Верхний в сборке серии Quick Link (QL). Его можно использовать как отдельный инструмент или комбинировать с другими приборами серии QL40, создавая полноценный каротажный комплекс.
Также функциональность QL40-ELOG может быть расширена до конфигурации QL40-IP (индуцированная поляризация) посредством обновления прошивки. В режиме IP (induced polarization) прибор измеряет вызванную поляризацию.
Области применения:
· анализ границ пластов
· выявление фациальных изменений
· количественная оценка свойств геологических формаций
· определение гидростратиграфических единиц
· оценка мощности водоносных горизонтов
· выявление углеводородных интервалов
· определение рудных зон
Принцип измерения:
В породу подаётся электрический ток через токовый электрод. Потенциалы, возникающие при прохождении тока через породу, измеряются на измерительных электродах зонда относительно опорного электрода напряжения, расположенного в верхней части зонда.
Расстояние между токовым и измерительными электродами определяет глубину исследования. Измеряемое напряжение пропорционально удельному электрическому сопротивлению горных пород.
Измерительные характеристики:
· 8”, 16”, 32”, 64” — нормальное сопротивление, Ом·м
· SP — самопроизвольная поляризация, мВ
· SPR — точечное сопротивление, Ом
Уздечки изоляции
QL40-IS1 (одножильный MS1)
QL40-IS1 (одножильный GO1)
QL40-IS4 (четырехжильный GO4)
Калибровочная коробка (P.N. 17 202 096/TB001)
