Прибор электрического каротажа КП-52Э


Исследования пластов с удельным сопротивлением от 0,5 до 5000 Ом*м

Скважинный прибор «КП-52Э» предназначен для оценки коллекторских свойств открытого ствола скважины посредством измерения кажущегося удельного сопротивления пород приборами бокового каротажного зондирования (БКЗ) в скважинах с максимальной температурой +80 °С, заполненных промывочной жидкостью с удельным сопротивлением от 0,03 до 20,0 Ом*м. Одновременно регистрируется сигнал прибора самопроизвольной поляризации пород (ПСОК). Регистрация ПСОК производится между электродом Э2 и оплеткой кабеля ОК. Прибор позволяет проводить исследования пластов с удельным сопротивлением от 0,5 до 5000 Ом*м.

Измерение ПСНЭ между электродами Э3 и наземным производится при отключенном питании скважинного прибора средствами наземного регистратора.

Прибор рассчитан на работу с цифровыми каротажными регистраторами.

Особенности и преимущества

  • возможность одновременного измерения и передачи на поверхность измеренных параметров всеми приборами во всём диапазоне
  • цифровая передача информации
  • отсутствие калибровки и настройки перед записью
  • отсутствие наземной панели
  • минимальные затраты времени при проведении каротажа

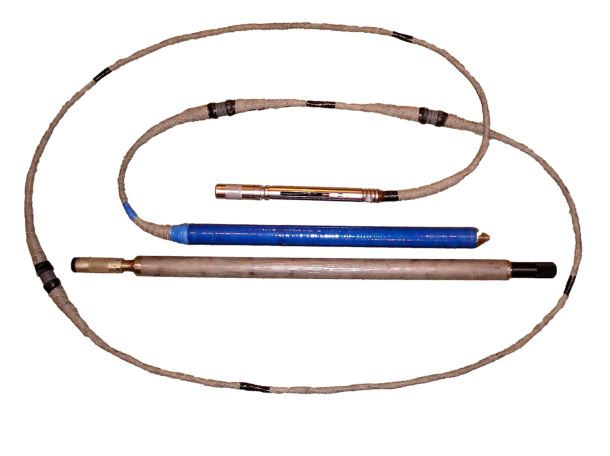

КП 52

Прибор оснащен цифровой телеизмерительной системой “МАНЧЕСТЕР-2”.

Прибор обеспечивает одновременное проведение за один спуско-подъем бокового каротажного зондирования (БКЗ) градиент-зондом А2.0М0.5N, потенциал-зондом N2.0М0.5А и измерение напряжения  ПСОК (относительно ОК) в интервале исследования.

Технические характеристики

Пределы измерения:

  • для зондов БКЗ: 0,5 ... 5000 Ом*м
  • для зонда  ПСОК:  +/- 0,5…1000 мВ

Диапазон и погрешность измерения ПСНЭ определяется средствами наземного регистратора.

Допускаемая основная относительная погрешность измерения кажущегося сопротивления зондами бокового каротажного зондирования, в диапазоне рабочих температур, %, вычисляется по формуле:

DorБКЗ = ± (5 + 0,4 * А/r),

 где: А - предел измерения кажущегося сопротивления в Ом*м,

 в диапазоне 0,5 - 50 Ом*м, А = 50;

 в диапазоне 50 - 500 Ом*м, А = 500;

 в диапазоне 500 - 5000 Ом*м, А = 5000,

 r - измеряемое кажущееся сопротивление, Ом*м.

Допускаемая основная относительная погрешность измерения напряжения  ПСОК, в диапазоне рабочих температур - не более 10%.

Быстродействие измерительных каналов обеспечивает проведение измерений со скоростью до 3600 м/ч при шаге квантования по глубине, равном 10 см.

Условия работы прибора:

  • максимальная температура окружающей среды: 80 °С.
  • наибольшее гидростатическое давление: 30 МПа.

Время непрерывной работы в условиях предельной температуры - 8 ч.

Стабилизированное напряжение постоянного тока питания прибора - (150 ± 30) В. Ток запуска прибора – до 350 мА, ток потребления в установившемся режиме не превышает 50 мА.

Габаритные размеры прибора:

  • диаметр по охранному кожуху: 48 мм
  • длина электронного блока с транспортными заглушки: 1,125 м
  • длина кабель-зонда с транспортной заглушкой: 6,18 м
  • длина прибора в сборе с кабель-зондом: 7,1 м

Масса прибора:

  • масса электронного блока в транспортном положении, не более: 7,4 кг
  • масса кабель-зонда в транспортном положении, не более: 12 кг

Тип головки  «КП-52Э» соответствует ГЗБ3-36- II, ГОСТ 14213.

Прибор «КП-52Э» рассчитан на эксплуатацию в условиях, соответствующих:

 - по механическим воздействиям - группе МС2-3 по ГОСТ 26116-84,

 - по климатическим параметрам - группе КС4-2 по ГОСТ 26116-84.

Срок службы 5 лет.

Прибор имеет Декларацию о соответствии ЕВРОАЗИАТСКИЙ ЭКОНОМИЧЕСКИЙ СОЮЗ  ЕАЭС N RU Д-RU/АБ88.В.01571/19
