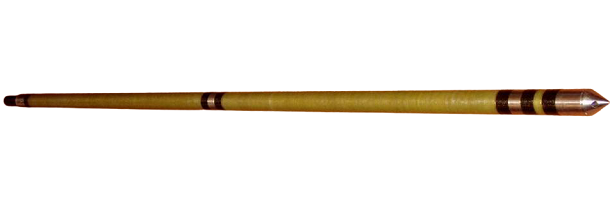

Прибор электрического и гамма-каротажа КП-91ЭГ


Оценка коллекторских свойств открытого ствола

Скважинный прибор «КП-91Э» предназначен для оценки коллекторских свойств открытого ствола скважины посредством регистрации за один спуско-подъем кажущегося сопротивления приборами А0.9М0.1N, N0.9М0.1А, ГК, напряжения ПС2 относительно головки кабеля и передачи информации в цифровом виде через одножильный каротажный кабель. Сигнал зонда ПС1 относительно наземного электрода регистрируется наземной аппаратурой отдельным спуско-подъемом при отключенном питании прибора.

Прибор рассчитан на работу с цифровыми каротажными регистраторами.

Особенности и преимущества

  • возможность одновременного измерения и передачи на поверхность измеренных параметров всеми приборами (кроме ПС1) во всём диапазоне
  • цифровая передача информации
  • отсутствие калибровки и настройки перед записью
  • отсутствие наземной панели
  • минимальные затраты времени при проведении каротажа

КП 91

Диапазон измерений:

  • Градиент-зонд A0.9M0.1N – 0,5…5000 Ом*м
  • Потенциал-зонд N0.9M0.1A – 0,5…1000 Ом*м
  • Зонд ГК (ФЭУ-102, детектор СДН17-1.18.160)  -  0…400 мкр/час
  • Зонд  ПС2 (относительно головки кабеля)   -   +/- 5…1000 мВ
  • Диапазон и погрешность измерений зонда ПС1 определяется наземным регистратором

Погрешность измерений:

  • для зондов электрического каротажа:  +(5 + 0,4*А/Ro),

где:   А – предел измерения кажущегося сопротивления в Ом*м,

в диапазоне 0,5…50 Ом*м    А = 50,

в диапазоне 50…500 Ом*м    А = 500,

в диапазоне 500…5000 Ом*м    А = 5000,

Ro – измеряемое кажущееся сопротивление, Ом*м;

  • для зонда ГК  не более   +/- 10 %,
  • для зонда ПС2  не более +/-10 %.

Рабочая температура:  минус 40…+80 °С.

Рабочее давление: до 20 МПа.

Диаметр прибора: 48 мм.

Длина прибора с транспортной заглушкой: не более 2,300 м.

Масса прибора: не более 10,2 кг.

Питание скважинного прибора осуществляется стабилизированным напряжением постоянного тока - 150 (-10/+30) В.

Одновременное измерение и передача параметров в цифровом коде «Манчестер-2».

Прибор «КП-91ЭГ» рассчитан на эксплуатацию в условиях, соответствующих:

  • по механическим воздействиям - группе МС2-3 по ГОСТ 26116-84
  • по климатическим параметрам - группе КС4-2 по ГОСТ 26116-84
