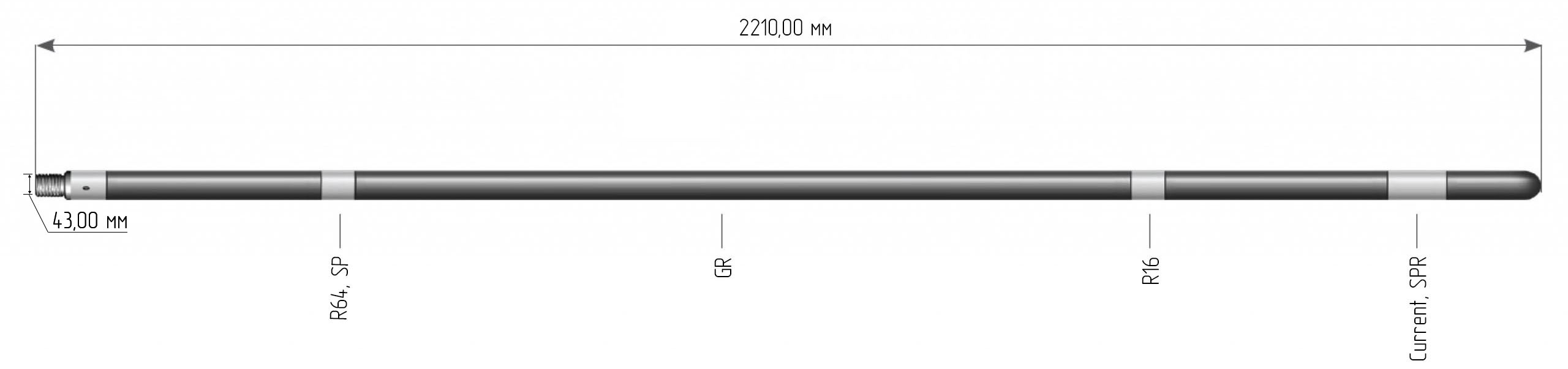

40GRP-1000 идеально подходит для проведения исследований за одну спуско-подъемную операцию, с целью получения общих данных о геологическом строении скважин. Этот полностью цифровой зонд измеряет нормальное удельное сопротивление на глубине 16, 64 дюйма (0,4, 1,6 метра), удельное сопротивление в одной точке (SPR), спонтанный потенциал (SP) и естественное гамма-излучение. Он работает с новейшей цифровой системой каротажа LoggerSuite и соответствующим программным обеспечением.
Измерения удельного сопротивления предназначены для обследования открытых и заполненных жидкостью скважин. Гамма-измерения могут проводиться в любых условиях.
Прибор 40GRP-1000 может работать как автономный с изолирующей уздечкой и нижней заглушкой. Электрические измерения SPR/SP проводят в необсаженных скважинах, заполненных жидкостью. Измерения гамма-излучения можно проводить в любых условиях скважины.
Области применения
- анализ границ пластов;
- определение фациальных изменений;
- количественная оценка свойств геологических формаций;
- выделение гидростратиграфических единиц;
- определение мощности водоносных горизонтов и качества воды;
- выявление нефтегазоносных интервалов, зон рудных тел, анализ содержания урана в недрах;
- мониторинг загрязнений;
Принцип измерения
В породу подаётся электрический ток через токовый электрод. Потенциалы, возникающие при прохождении тока через породу, измеряются на измерительных электродах зонда относительно опорного электрода напряжения, расположенного в верхней части зонда.
Расстояние между токовым и измерительными электродами определяет глубину исследования. Измеряемое напряжение пропорционально удельному электрическому сопротивлению горных пород.
Уздечки изоляции
QL40 IS 1 (одножильный MS1)
QL40 IS 1 (одножильный GO1)
QL40 IS 4 (четырехжильный GO4)
Калибровочная коробка (P.N. 17 202 096 / TB001)
