Прибор обеспечивает проведение измерений в скважинах с температурой в интервале исследований до 80 °С и гидростатическим давлением до 30 МПа в промывочной жидкости на водной основе с удельным электрическим сопротивлением от 0,3 до 50 Ом*м.
Прибор эксплуатируется совместно со следующими изделиями:
- с цифровыми каротажными станциями, имеющими вход для приема сигнала «Манчестер-2»
- с одножильным бронированным грузонесущим кабелем длиной до 3000 км, тип головки скважинного прибора «КП-82БКР» соответствует ГЗБ3-36- II, ГОСТ 14213
- источником гамма-излучения «Кобальт-60» IΙ разряда ТУ 95.1052-83, создающим на расстоянии 1 м мощность экспозиционной дозы (51,6+/-31,0)х10-11 А/кг [(2,0+/-1,2)х10-6 р/с]
Диапазоны и погрешность измерения:
- кажущегося удельного сопротивления pкБК, Ом*м: 0,33 - 20000, при максимальном отношении Ro/Rэ = 30000
- мощности экспозиционной дозы естественного гамма-излучения каналом ГК, мкР/ч: 5 - 650
- мощности экспозиционной дозы рассеянного гамма-излучения каналом ГГК, мкР/ч: 5 - 5000
- допускаемая основная относительная погрешность измерения кажущегося сопротивления зондом бокового каротажа:
- в диапазоне 0,33 - 10000 Ом*м - 10 %
- в диапазоне 10000 - 20000 Ом*м - 20 %
Пределы допускаемой основной относительной погрешности прибора при измерении мощности экспозиционной дозы гамма-излучения источника Радий-226 каналами ГК и ГГК +/-15%.
Питание прибора осуществляется стабилизированным напряжением постоянного тока 150(-10 /+50) В.
Диапазон рабочих температур: от минус 10 °С до +80 °С.
Рабочее давление: до 30 МПа.

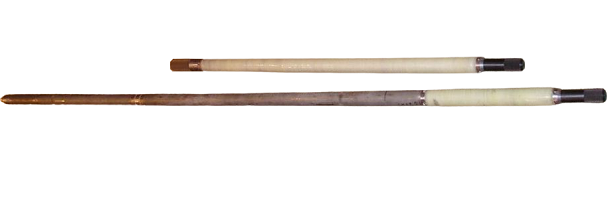

К верхнему охранному кожуху прибора электромеханически подсоединяется электрод В(N), т.н. «зонд». Зонд конструктивно состоит из двух гальванически разделенных корпусов, верхнего (он же - зонд-головка для присоединения каротажного кабеля) и нижнего, между которыми находится изолятор. Длина наружной части изолятора может быть 1 м или 0,35 м – по согласованию с заказчиком.
Габаритные размеры прибора:
|
Размер
|
Без
зонда
|
Длинный
зонд
|
Короткий
зонд
|
|
диаметр по охранному кожуху
|
48 мм
|
48 мм
|
48 мм
|
|
длина электронного блока с транспортной заглушкой
|
2,22 м
|
-
|
-
|
|
длина зонда с заглушками
|
-
|
1,28 м
|
0,63 м
|
|
длина прибора в сборе с транспортной заглушкой
|
-
|
3,3 м
|
2,65 м
|
Масса прибора:
- в сборе с длинным зондом, с трансп. заглушкой: 24,2 кг
- в сборе с коротким зондом, с трансп. заглушкой: 20,6 кг
- масса электронного блока с трансп. заглушкой: 17,6 кг
- масса длинного зонда с заглушками: 7,9 кг
- масса короткого зонда с заглушками: 4,2 кг
Прибор «КП-82-БКР» рассчитан на эксплуатацию в условиях, соответствующих:
- по механическим воздействиям - группе МС2-3 по ГОСТ 26116-84
- по климатическим параметрам - группе КС4-2 по ГОСТ 26116-84
Быстродействие измерительных каналов обеспечивает проведение измерений со скоростью до 400 м/ч при шаге квантования по глубине, равном 2 см.
Прибор имеет Декларацию о соответствии ЕВРОАЗИАТСКИЙ ЭКОНОМИЧЕСКИЙ СОЮЗ ЕАЭС N RU Д-RU/АБ88.В.01571/19
