Прибор бокового каротажа QL40-DLL3
Прибор QL40-DLL3 обеспечивает двойное измерение удельного сопротивления с фокусировкой тока, пятиэлектродным зондом, имеющим 2 пары измерительных электродов. Благодаря мультиплексированию, измерение происходит на различных радиусах исследования: удельное сопротивление Shallow LL3S (малый радиус исследования) и Deep LL3D (большой радиус исследования) в Ом*м.
Характеризуется отличным вертикальным разрешением в сравнении с традиционными приборами для регистрации удельного сопротивления, что делает его идеальным для определения границ пласта и его мощности. Измерения точны и последовательны.
QL40-DLL3 может работать как автономный прибор с изолирующей уздечкой и нижней заглушкой или в комбинации с другими приборами серии QL.
Уздечки изоляции
QL40 IS 1 (одножильный MS1)
QL40 IS 1 (одножильный GO1)
QL40 IS 4 (четырехжильный GO4)
Калибровочная коробка (P.N. 17 202 134 / TB002)
|
Параметр |
Значение |
|

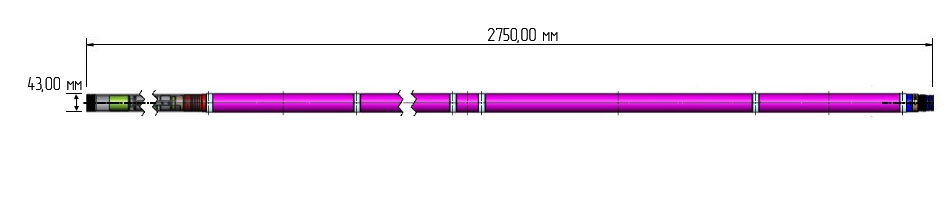

Диаметр |
43 мм |
|
Длина |
2,75 м |
|
Вес |
14 кг |
|
Макс. температура |
70 ºC |
|
Макс. давление |
20 МПа |
|
Датчик |
электроды из нержавеющей стали |
|
Максимальная мощность подачи |
5,5 Вт |
|
Питающий электрод |
А0 (5 см) |
|
Две пары измерительных электродов |
A1 (61 см) - A2 (32 см), А1’ (61 см) - A2’ (32 см) |
|
Диапазон регистрации УЭС |
1 - 50,000 Ом*м |
|
Точность 1% |
10 - 1,000 Ом*м |
|
Точность <5% |
1,000 - 10,000 Ом*м |
|
Точность <15% |
10,000 - 50,000 Ом*м |
Условия применения
Скважинная жидкость: Вода Промывочная жидкость
Тип: Необсаженная
Центрирование: Не требуется
