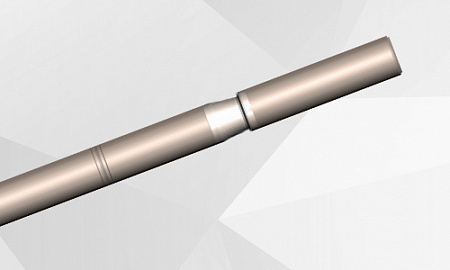

Акустический телевьювер с гамма-датчиком ABI40GR-2G


Телевьювер со встроенным датчиком естественного гамма-излучения

ABI40GR-2G - это автономная версия акустического телевьювера, в которую встроен датчик естественного гамма-излучения, что позволяет измерять естественное гамма-излучение по разрезу ствола скважины. Акустический телевьювер последнего поколения, система которого основана на 20-летнем опыте работе и лидерства на рынке акустического сканирования скважин borehole televiewer BHTV. Новая система состоит из переработанного акустического датчика и новой электроники.

Акустический телевьювер генерирует изображение стенки ствола скважины, развернутое на 360° путем передачи ультразвуковых импульсов от неподвижного излучателя с вращающимся фокусирующим зеркалом и регистрации амплитуды - времени пробега сигналов, отраженных на границе скважинная жидкость-пласт (обсадная колонна).

Встроенный модуль высокоточного ориентирования (инклинометр), состоящий из 3-х осевого магнитометра и 3-х осевого акселерометра, позволяет ориентировать изображение по глобальной системе координат, и определять азимут и наклон ствола скважины. QL40-ABI поддерживает мультиэхо, это достигается цифровой записью отраженных сигналов.

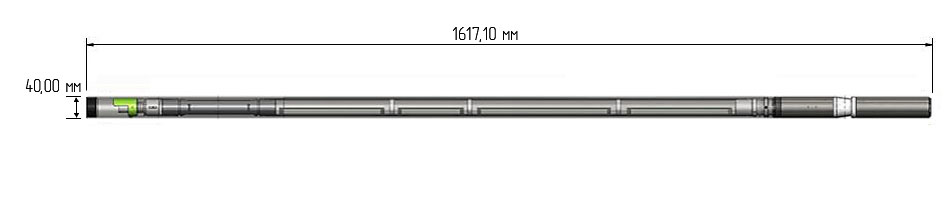

akusticheskij televyuver imidzher QL40 ABI

Примечание. Инструменты, произведенные с 2020 года, оснащены последними разработками встроенного ПО, что делает измерение толщины более точным в неблагоприятных условиях ствола скважины, где огромное количество шумов.

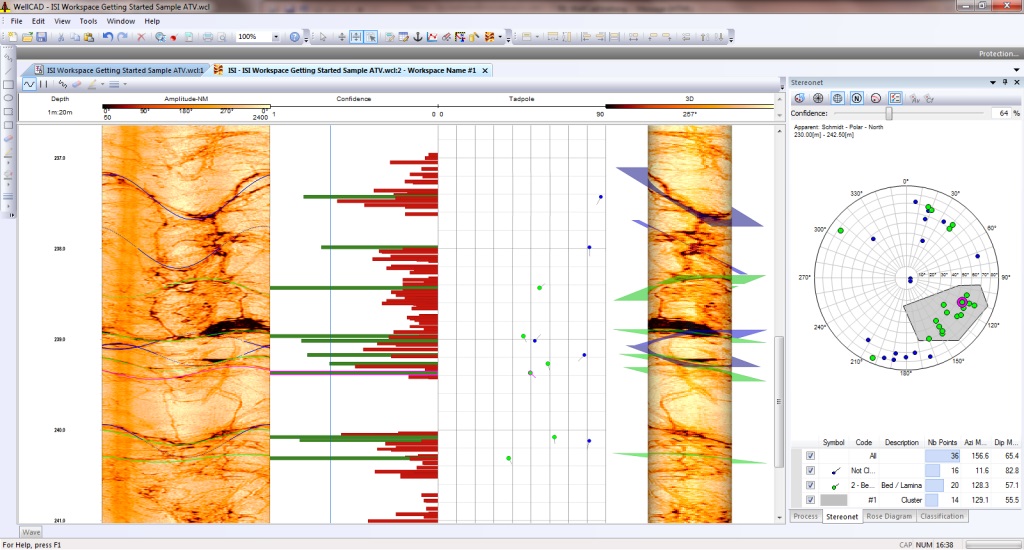

Модуль программного обеспечения WellCAD - Модуль интерпретации изображения и структур Image & Structure interpretation workspace module

Применение процессов реального времени расширило области применения прибора, и теперь с его помощью можно производить измерение толщины обсадных труб, оценивать развитие коррозии, и производить измерения за пределами обсадных труб из ПВХ.

modul programmnogo obespecheniya wellcad interpretaciya izobrazhenij i struktur

Параметр

Значение

Диаметр

40 мм

Длина

1,61 м

Вес

6,7 кг

Макс. температура

70°С

Макс. давление

20 МПа

Акустический датчик

Неподвижный излучатель и вращающееся фокусирующее зеркало

Фокус оптимизирован для скважины диаметром

152 мм / 6 дюймов

Частота

1,2 MГц

Ширина акустического луча

фокусное расстояние 1,5 мм

Скорость вращения

до 35 оборотов в секунду

Кол-во волновых картин на один оборот

72, 144, 216, 288 и 360 (определяется пользователем)

Диапазон измерений

стандартный: 50-500 мм в открытой или обсаженной скважине

расширенный: от 250 до 760 мм в обсаженной скважине, минимальная толщина 5 мм

Датчик инклинометрии

APS544 - 3-осевой магнитометр и 3-осевой акселерометр

Точность азимута

+/- 1,2 градуса

Точность наклона

+/- 0,5 градуса

Гамма-датчик

Сцинтилляционный кристалл NaI(Tl)

Размеры

2,22 x 7,62 см (0,875 x 3 дюйма)

Калибровка

API единицы

Условия применения

Скважинная жидкость: Вода Сухая скважина

Тип: Необсаженная Обсаженная ПВХ Сталь

Центрирование: Требуется
