        Акустический телевьювер QL40-ABI-2G

        Заказать товар
        Задать вопрос

        Запись развернутого 3D-изображения стенки скважины по всей окружности

        Подробнее
        • Акустический телевьювер QL40-ABI-2G
        • Акустический телевьювер QL40-ABI-2G
        • Акустический телевьювер QL40-ABI-2G
        • Акустический телевьювер QL40-ABI-2G

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос

        Задать вопрос
        • Описание
        • Характеристики
        Описание

        Скважинный акустический телевьювер производит запись развернутого 3D-изображения стенки скважины по всей окружности. Прибор излучает в направлении горной породы ультразвуковой луч, и регистрирует амплитуду и время пробега отраженного сигнала. Величина амплитуды дает представление о контрасте импедансов горных пород и флюида. Время пробега дает точную информацию о диаметре скважины, что делает этот прибор идеальным для описания деформации ствола скважины, анализа полей механических напряжений и проверки обсадных труб.

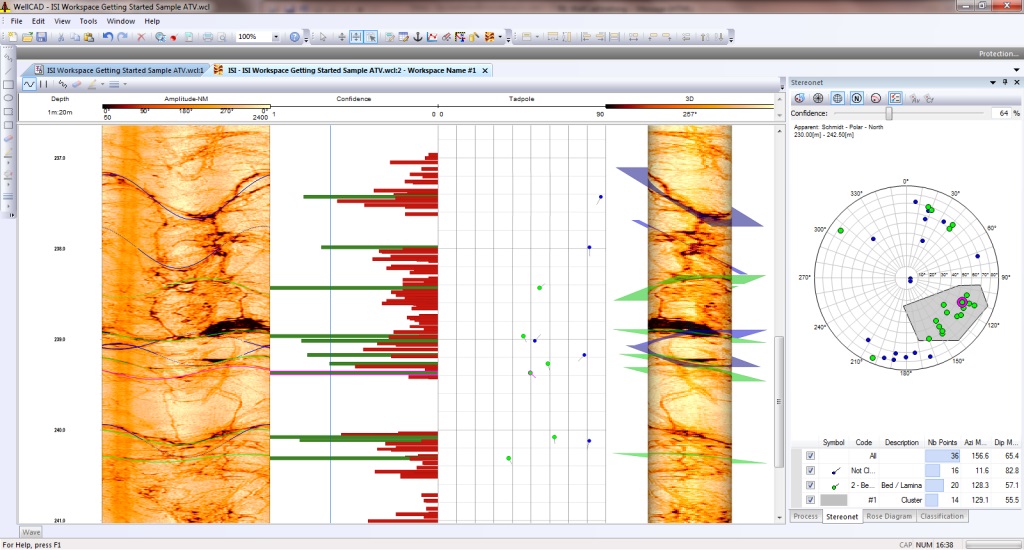

        Акустический телевьювер (ABI) формирует изображение стенки скважины, исходя из значений амплитуды и времени пробега ультразвукового луча, отраженного от стенки геологической структуры. Волна ультразвуковой энергии вырабатывается специально разработанным пьезоэлектрическим керамическим кристаллом. Частота такой волны составляет около 1,2 МГц. При запуске системы, излучатель создает акустическую волну, которая проходит через акустическую головку и буровой раствор, и достигающую поверхности раздела между буровым раствором и стенкой ствола скважины.

        Встроенный модуль высокоточного ориентирования (инклинометр), состоящий из 3-осевого магнитометра и 3-осевого акселерометра, делает возможным ориентирование данных по глобальной системе координат, а также определение азимута и наклона ствола скважины.

        Прибор QL40-ABI может работать автономно или в комбинации с другими приборами серии QL.

        Характеристики

        Параметр

        Значение

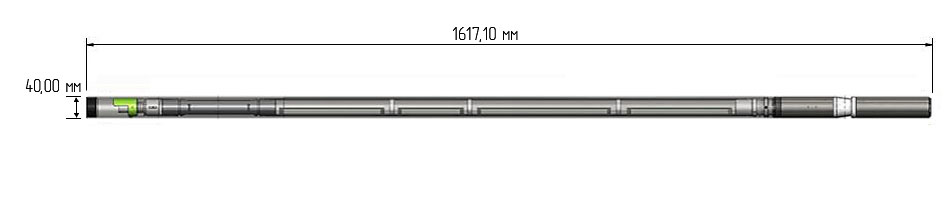

        Диаметр

        40 мм

        Длина

        1,61 м

        Вес

        6,7 кг

        Макс. температура

        70°С

        Макс. давление

        20 МПа

        Акустический датчик

        Неподвижный излучатель и вращающееся фокусирующее зеркало

        Фокус оптимизирован для скважины диаметром

        152 мм / 6 дюймов

        Частота

        1,2 MГц

        Ширина акустического луча

        фокусное расстояние 1,5 мм

        Скорость вращения

        до 35 оборотов в секунду

        Кол-во волновых картин на один оборот

        72, 144, 216, 288 и 360 (определяется пользователем)

        Диапазон измерений

        стандартный: 50-500 мм в открытой или обсаженной скважине

        расширенный: от 250 до 760 мм в обсаженной скважине, минимальная толщина 5 мм

        Датчик инклинометрии

        APS544 - 3-осевой магнитометр и 3-осевой акселерометр

        Точность азимута

        +/- 1,2 градуса

        Точность наклона

        +/- 0,5 градуса



        Условия применения

        Скважинная жидкость: Вода Сухая скважина

        Тип: Необсаженная Обсаженная ПВХ Сталь

        Центрирование: Требуется
