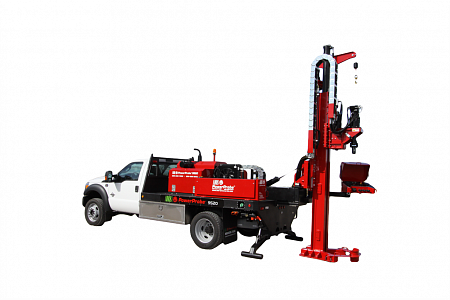

Мобильная установка на пикапе 9520-D
9520-D работает от дизельного двигателя мощностью 60л.с.с системой охлаждения и турбонаддувом. В стандартную комплектацию входит гидравлический молот 474 Н·м для отбора проб методом прямого проталкивания, грунтовых вод,почвенного газа и восстановительного закачивания.
Установка оборудована гидровращателем мощностью 4000 Н·м и лебедкой грузоподъемностью 1,36 тонны. Ход цилиндра составляет 203,2см.
Глубина отбора проб: до 26м.
Отрасль: экологические, разведочные и геотехнические испытания, универсальная.
|
Мощность: |
44 кВт (60 л.с.) |
|
Источник питания: |
Kubota V2403 Turbo |
|
Настройка оборотов двигателя: |
2,600 об/мин |
|
Тип топлива: |
дизель |
|
Запас топлива: |
98 литров |
|
Скорость гидравлического потока: |
113,5 л/мин |
|
Гидравлическое давление: |
16 МПа |
|
Объем гидравлического масла: |
128 литров |
|
Высокая скорость бура: |
150 оборотов/мин |
|
Низкая скорость бура: |
50 оборотов/мин |
|
Прижимная сила: |
16,3 тонн |
|
Сила тяги: |
21,7 тонн |
|
Стандартный молот: |
474 Н·м при 2120 ударах в минуту |
|
Стандартный бур: |
4000 Н·м |
|
Ход цилиндра, перемещающего буровую головку: |
200 см |
|
Вперед/назад изменение положения относительно оси установки: |
50 см |
|
Влево/вправо изменение положения относительно оси установки: |
25 см |
|

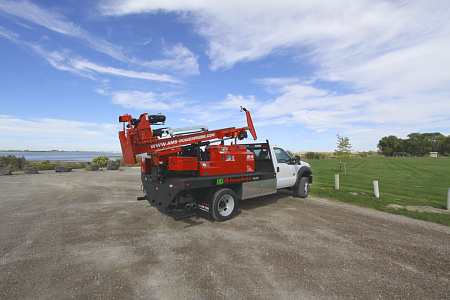

Транспорт |
|
|
Длина: |
700 см |
|
Ширина: |
243 см |
|
Общая высота в сложенном виде: |
251 см |
|
При работе |
|
|
Общая длина: |
822 см |
|
Общая ширина: |
243 см |
|
Общая высота: |
447 см |
|
Итог |
|
|
Вес зонда и станины: |
3,7 тонны |
|
Общий вес: |
7,3 тонны |
