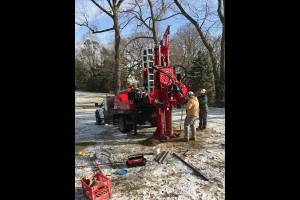

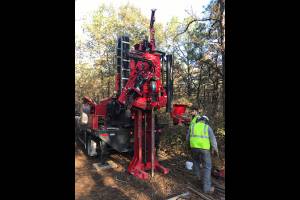

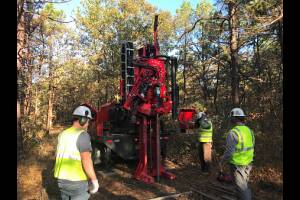

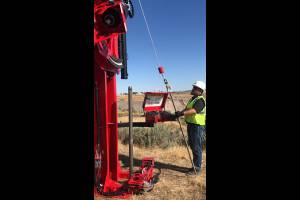

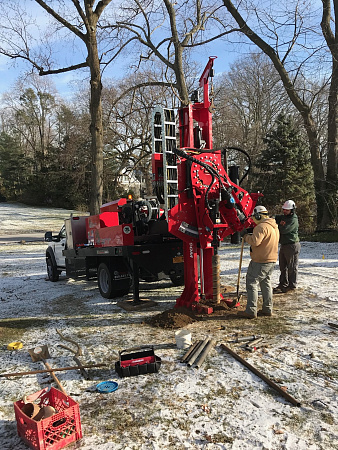

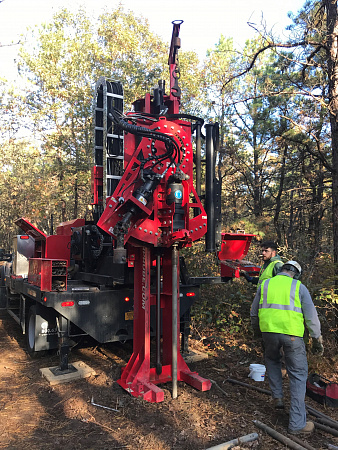

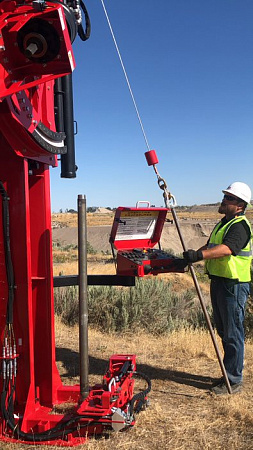

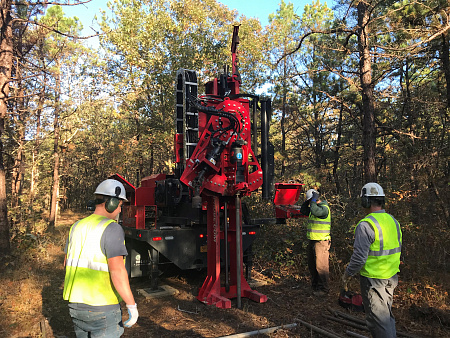

Установка 9580-VTR PowerProbe™ для отбора проб оснащена дизельным двигателем, соответствующим экологическому стандарту Tier4 и имеет увеличенный до 110 литров запас дизельного топлива.
Новая система гидровращателя шнека и гидромолота оснащена поворотным механизмом, благодаря которому гидромолот, гидровращатель, лебедка и система автоматического опускания могут быть установлены над одной и той же скважиной без перенастройки или изменения положения установки.
Новый гидромолот с автоматическим опусканием обладает улучшенными ударными возможностями и функциональностью, а новая гидравлическая высокоскоростная лебедка, грузоподъемностью до 1360кг, требует меньше внимания оператора. Установка также оснащена усиленной мачтой с увеличенной опорой для повышения устойчивости, имеет более компактные габариты по высоте и ширине, а также снаряженную массу менее 5,44 тонн и низкий центр тяжести. В конструкцию добавлена новая гидравлическая инструментальная стойка с увеличенной грузоподъемностью для штанг, многофункциональный бульдозерный отвал и совершенно новая панель управления, которая позволяет управлять всем оборудованием из одного положения.
Глубина отбора проб: до 30 м.
Отрасль: экологические, разведочные и геотехнические испытания, универсальная.
Установка на гусеничной системе 9580-VTR
Универсальная установка для отбора проб с поворотным буровым приводом на собственном гусеничном шасси. Глубина отбора проб: до 30 м.
| Мощность: | 74 л.с. |
| Источник питания: | 2504 TCR Kohler KDI |
| Тип топлива: | дизель |
| Запас топлива: | 113,5 литров |
| Настройка оборотов двигателя: | 2,600 об/мин |
| Скорость гидравлического потока: | 170 л/мин |
| Радиатор гидравлического масла: | 95,000 BTU (100,230 кДж) (одиночный) |
| Гидравлическое давление: | 20,7 МПа |
| Объем гидравлического масла: | 151 литр |
| Прижимная сила: | 20 тонн |
| Сила тяги: | 27,2 тонны |
| Время движения вверх: | 13 сек |
| Время движения вниз: | 10 сек |
| Стандартный молот: | 677 Н·м |
| Стандартный бур: | 61 014 Н·м |
| Вперед/назад изменение положения относительно оси установка: | 25 см |
| Влево/вправо изменение положения относительно оси установки: | 20 см |
| Ход станка (от состояния опоры на землю): | 55 см |
| Угол бурения: | 30° - 102° |
| Ход цилиндра, перемещающего буровую головку: | 203 см |
| Угол отклонения мачты: | 15° от вертикали |
| Вес: | 5,2 тонны |
| Общая длина: | 470 см |
| Общая ширина: | 165 см |
| Общая высота (в сложенном состоянии): | 229 см |
| Ширина гусеницы: | 32 см |
| Высота (в разложенном состоянии): | 452 с |
| Аутригер гидравлический | |
| Автоматический отбойный молот | Дополнительно |
| Максимальная скорость передвижения буровой установки: | 1,6 м/сек |
