Современные геофизические исследования требуют не только высокоточных приборов, но и надежных систем регистрации данных. Регистраторы фиксируют сигналы, позволяют отслеживать процесс измерений в реальном времени, контролировать качество данных прямо на объекте и корректировать работу оборудования при необходимости. LNDC предлагает три решения для этих задач: SCOUT PRO, MATRIX и OPAL. Каждая модель оптимизирована под определённые условия работы, и понимание их особенностей помогает инженеру подобрать правильный инструмент.

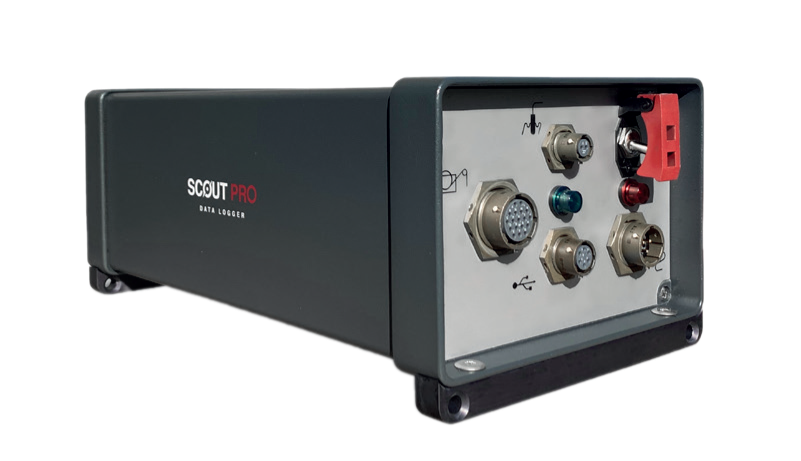

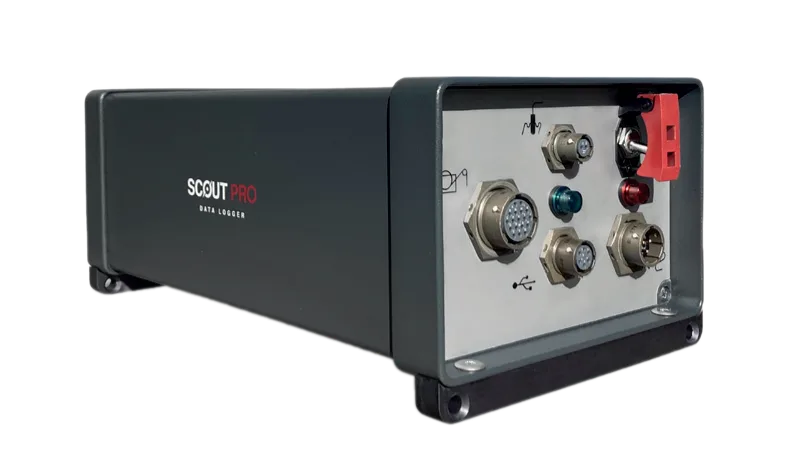

SCOUT PRO — скорость и мобильность
SCOUT PRO представляет собой компактный и лёгкий регистратор нового поколения. Он работает с приборами Mount Sopris/ALT с телеметрией QuickLink (QL), а также совместим с датчиками Geovista и Kuster. Модель обеспечивает быструю и эффективную работу с акустическими и оптическими телевьюверами второго поколения, поддерживая скорость передачи данных до 500 000 бит/с.
Ключевые преимущества:
- компактный корпус, удобный для полевых условий;
- высокая скорость записи сокращает время каротажа;
- поддержка приборов QuickLink нового поколения;
- отображение и сохранение данных в режиме реального времени;
- интеграция с WellCAD для первичной обработки и интерпретации данных прямо на площадке.

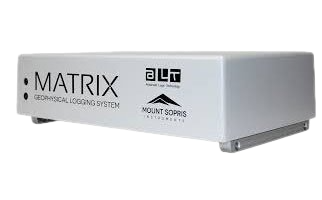

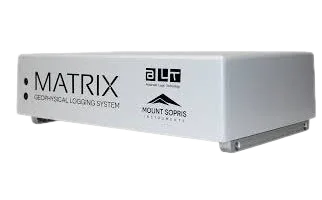

MATRIX — универсальность и надёжность
MATRIX — это регистратор, совместимый как с существующими, так и с новыми приборами Mount Sopris/ALT, а также с инструментами сторонних производителей. Благодаря надёжной конструкции он стал популярным выбором среди инженеров.
Преимущества:
- удобный графический интерфейс и система самодиагностики;
- поддержка разных типов кабельных линий;
- универсальный счётчик глубины, совместимый с большинством 12В и 5В энкодеров и импульсных датчиков;
- прочная электроника с двумя DSP-процессорами для стабильной работы.

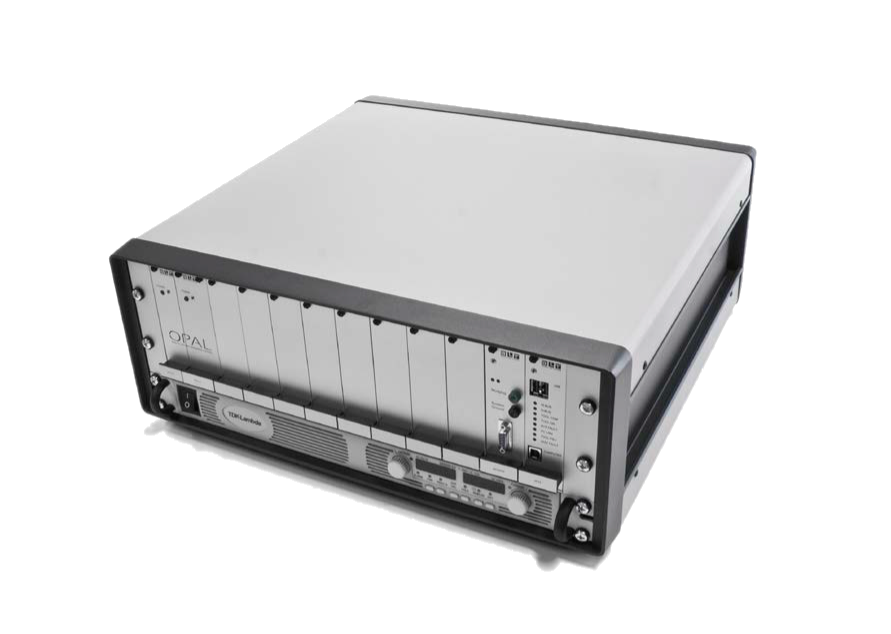

OPAL — решение для стационарных комплексов
OPAL разработан для задач, где важно подключение оборудования разных производителей и внешних датчиков. Он поддерживает протоколы ALT/MSI QuickLink (QL) и PROBE PTX-Intellex/KUSTER.
Особенности:
- поддержка приборов разных семейств через адаптерные модули;
- прочное шасси для монтажа в стойку;
- высокая надёжность электроники;
- улучшенная работа телеметрии на длинных кабельных линиях;
- возможность подключения до 8 аналоговых входов для внешних датчиков;
- интеграция с WellCAD для полного контроля процесса регистрации.
Как выбрать регистратор для конкретной задачи
|
Условие / Задача |
Оптимальный регистратор |
Причины выбора |
|
Полевые исследования, компактность |
лёгкий, быстрый, простое управление |
|
|
Универсальная работа с разными приборами |
совместимость с множеством инструментов, удобный интерфейс |
|
|
Стационарные установки |
монтаж в стойку, подключение внешних датчиков, гибкость конфигурации |
|
|
Работа с телевьюверами 2-го поколения |
высокая скорость передачи до 500 000 бит/с |
|
|
Необходимость расширения системы |
до 8 аналоговых входов для внешних датчиков |
Выбор подходящей системы зависит от условий работы:
- SCOUT PRO — лучший вариант для полевых исследований, где ценятся скорость и компактность.
- MATRIX — универсальное решение для широкого спектра инструментов.
- OPAL — оптимален для стационарных комплексов и задач с подключением внешних датчиков.
Все регистраторы интегрируются с WellCAD, что позволяет инженерам контролировать качество данных, выполнять их обработку и визуализацию прямо на объекте, повышая эффективность и точность геофизических исследований.
