Solinst Levelogger и регистраторы данных уровня воды LevelVent
В настоящее время общепринятой практикой является использование датчика давления со встроенным регистратором данных для наблюдения за скважинами и сбора показаний во время обычных испытаний откачки. До использования этого способа техникам и буровым подрядчикам требовалось тратить очень много времени на объекте, измеряя уровень воды при помощи ручного уровнемера или специальной измерительной ленты.
Эти методы измерений требуют много дополнительного времени и подвержены совершению ошибок т.е. человеческому фактору, особенно если ведется работа с разными подразделениями техников и множеством контрольных скважин. Непрерывный мониторинг колебаний уровня воды просто неэффективен, когда приходится постоянно записывать данные вручную.
С такими приборами, как регистраторы уровня воды Solinst Levelogger , LevelVent и AquaVent , сбор данных полностью автоматизирован. Это повышает производительность и точность испытаний насосов. Регистраторы данных Solinst можно настроить на запись с интервалом всего 1/8 секунды, обеспечивая данные с более высоким разрешением, повышая эффективность последующего анализа данных.
В технической литературе вы можете найти общее решение из разных источников о том, как следует проводить испытания насосов, однако есть некоторые конкретные моменты, которые следует учитывать перед использованием регистратора данных Solinst, чтобы получить наиболее точные данные.
Выбор правильного оборудования

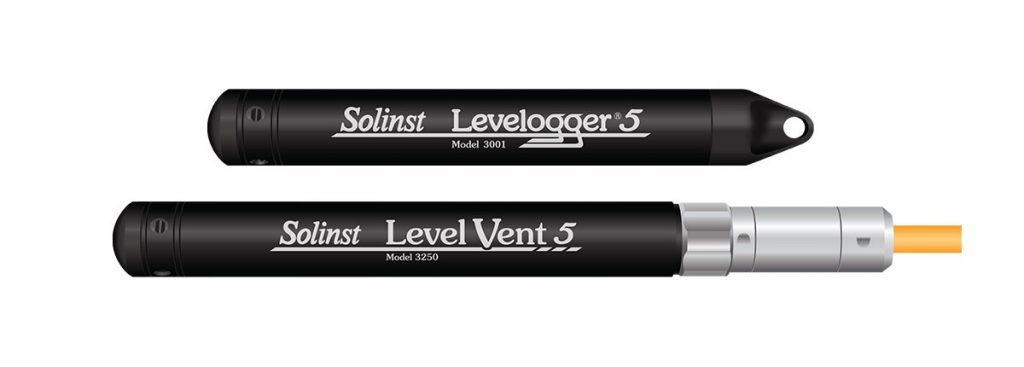

В Levelogger используется датчик абсолютного давления, а в LevelVent и AquaVent -вентилируемый. Для Levelogger еще требуется барометрический регистратор данных , чтобы компенсировать показания уровня воды с учетом атмосферных колебаний. LevelVent и AquaVent предоставляют данные, которые автоматически компенсируются изменениями атмосферного давления.
При использовании уровнемеров во время более длительных испытаний и в периферийных скважинах через безнапорные водоносные горизонты, где отклик на закачку может быть небольшим, особенно важно компенсировать данные уровнемеров. Использование синхронизированного Barologger обеспечивает самый простой и точный способ компенсации данных Levelogger.
Барометрические данные, которые регистрируются Leveloggers, также являются плюсом т.к. эти данные можно использовать для определения барометрической эффективности, которая может быть очень нужной, особенно в более глубоких и замкнутых водоносных горизонтах.
Оба регистратора данных используют датчики давления Hastelloy. Levelogger 5 выпускается в шести различных диапазонах давления, а LevelVent и AquaVent — в трех неглубоких диапазонах; для этого нужно будет выбрать диапазон, соответствующий требуемым задачам. Ваш регистратор данных должен оставаться под водой в течение всего периода откачки, находясь при этом в пределах заданных технических характеристик. Следовательно, вам необходимо установить регистратор данных на глубину, превышающую максимально ожидаемую просадку уровня воды.
Обратите внимание: если вас беспокоят изменения качества воды или проникновение соленой воды в насосные или наблюдательные скважины, Solinst предлагает Levelogger 5 LTC , который регистрирует уровень воды, температуру и электропроводность. Данные проводимости являются отличным индикатором качества и солености воды.
Точность данных об уровне воды
Для определения наилучшего прибора при использовании на основе точности, чем меньше диапазон давления, тем точнее будут показания. Например, Levelogger M5 (5 метров) или LevelVent 5 обычно имеют точность ±0,3 см (±0,010 фута), в то время как Levelogger 5 M30 (30 м) - точность ±1,5 см (0,064 фута).
С регистраторами абсолютного уровня нужно принимать в учет любые неточности как датчика уровня, так и отдельного барометрического датчика при фиксировании окончательных результатов данных об уровне воды, даже касаемо мелководья.
Как правило, вентилируемый регистратор данных может предоставить более точные показания уровня воды на мелководье, если он расположен ближе к ее поверхности. Чем глубже установка или чем выше колебания уровня воды, рекомендуется использовать Levelogger. Вентилируемые датчики могут не регистрировать небольшие изменения атмосферного давления при погружении на большую глубину.
Требования для испытания насоса
Обычно, в зависимости от необходимых задач, заранее устанавливается продолжительность испытаний откачки и устанавливается периодичность замеров уровня воды. Регистраторы уровня, а также LevelVent и AquaVent можно запрограммировать с помощью индивидуального графика отбора проб, только, чтобы он соответствовал заранее установленной частоте отбора проб.
Плановая выборка задает скорость, с которой данные об уровне воды собираются для ряда отдельных интервалов, что позволяет установить необходимый график выборки в логарифмическом стиле.
Вы можете настроить программу для записи уровня воды до, во время и после испытаний откачки (базовый уровень, откачка и восстановление водоносного горизонта). Запись восстановления водоносного горизонта и возврата к исходным значениям зачастую считается наиболее важной частью любого испытания откачки воды, особенно для определения проводимости водоносного горизонта.

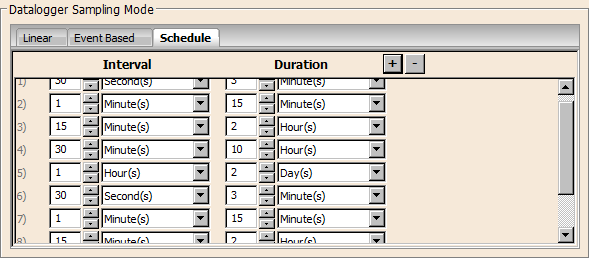

Индивидуальный набор графиков отбора проб с использованием программного обеспечения Levelogger
Рекомендуется, чтобы регистратор уровня был установлен на кабеле прямого считывания в насосной скважине для постоянной связи в режиме реального времени. Установите его над насосом, чтобы свести к минимуму помехи от двигателя насоса и от его турбулентности. В соседних наблюдательных скважинах развертывание подвесной линии будет более эффективно и сэкономит затраты.
Вентилируемые регистраторы данных оснащены специальным вентилируемым каналом с толстой оболочкой; таким образом, установка вблизи насоса не должна создавать помех.
Проведение тестирования насоса
Перед откачкой необходимо вручную измерить глубину воды (с датой и временем) в каждой скважине (с помощью измерителя уровня воды Solinst модели 101D , измерителя уровня воды модели 101 или индикатора уровня воды 102 ). Эти данные можно использовать для обеспечения более точной записи регистраторов данных. Рекомендуется проводить периодические измерения уровня воды в течение всего периода откачки.
Примечание. Измеритель уровня воды модели 101D также можно использовать для контроля уровня во время испытаний откачки.

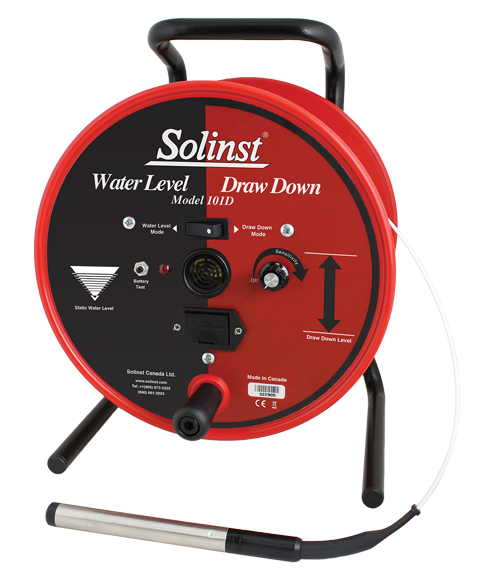

Измеритель уровня воды Solinst Model 101D
Начальные показания уровня воды также можно использовать для корректировки всех показаний давления в файле журнала, чтобы представить данные как значения глубины или высоты до воды. Вы можете использовать опцию Ручная настройка данных в программном обеспечении Levelogger и вводить показания вручную.
При использовании регистратора уровня с кабелем прямого считывания или вентилируемого регистратора данных - показания в режиме реального времени, не зависящие от записей, установленных в расписании, можно просматривать и записывать во время испытаний насоса. Показания в режиме реального времени можно записывать с помощью программного обеспечения Levelogger или приложения Solinst Levelogger на вашем ноутбуке без потери ранее установленной скорости записи.
Анализ данных
После загрузки данных Levelogger и Barologger в программное обеспечение Solinst Levelogger можно использовать Мастер данных для барометрической компенсации данных и для их корректировки с учетом измерений глубины. Несколько файлов Levelogger могут быть барометрически компенсированы одновременно с использованием одного файла Barologger.
Опять же, барометрическая компенсация не требуется для данных с LevelVent или AquaVent. Тем не менее, Мастер данных можно использовать для настройки данных в соответствии с измерениями глубины.
Вы можете просматривать свои данные непосредственно с помощью программного обеспечения Levelogger или экспортировать их в стандартный формат .csv или .xml для использования в любом гидрологическом программном обеспечении для дальнейшего анализа и их интерпретации.

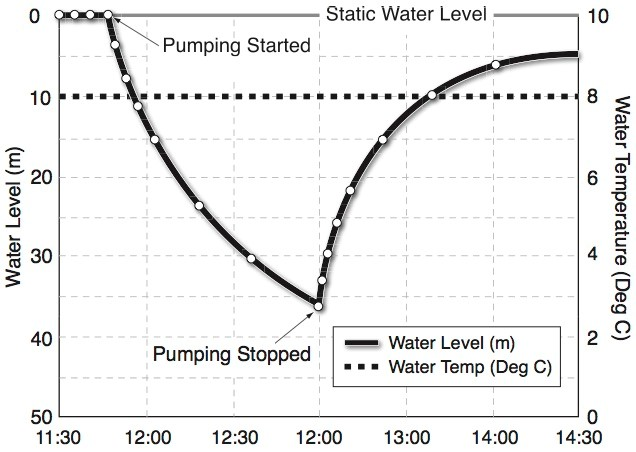

Исходные данные, данные прокачки и восстановления
Где,
· Static Water Level – Статический уровень воды
· Pumping Started – Начало откачки
· Pumping Stopped – Конец откачки
· Water Level (m) – Уровень воды (м)
· Water Temp (Deg C) – Температура воды (°C)
