Прибор плотностного каротажа и кавернометрии QL40-DEN


Двухдетекторный инструмент для измерения плотности с высоким разрешением

Двухдетекторный инструмент для измерения плотности с высоким разрешением, позволяет производить точные измерения ближней и дальней плотности, преобразовать в компенсированную плотность с помощью алгоритмов замещения/компенсации.

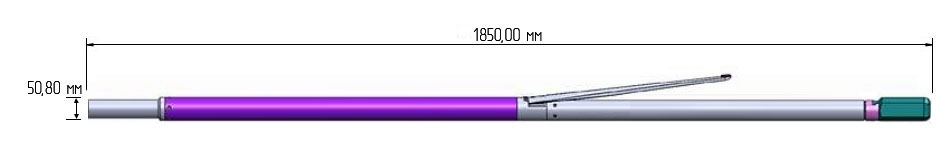

pribor plotnostnogo karotazha i kavernometrii QL40 DEN (2)

Компенсированное измерение плотности выполняется с использованием радиоактивного источника и двух детекторов излучения. Детекторы предназначены для использования с источником 137Cs или 60Co. Они настроены на регистрацию гамма-частиц с энергией 200 кэВ или выше (диапазон энергий Комптона). Детекторы излучения состоят из двух сцинтилляционных кристаллов CsI(Tl), соединенных с двумя фотоумножителями.

Сцинтиллятор детектора источника ближнего действия имеет длину 1,27 см и диаметр 1,27 см; дальнего действия имеет длину 3,8 см и диаметр 1,27 см. Детекторы экранированы, поэтому они реагируют только на гамма-излучение с той же стороны инструмента, откуда исходит энергия источника. Излучение, исходящее от источника, попадает в пласт (в сторону ствола скважины, противоположную каверномеру) и рассеивается обратно за счет комптоновского рассеяния. Детекторы улавливают это рассеянное излучение.

QL40-DEN может работать как автономный прибор с верхним адаптером и нижней заглушкой или в комбинации с другими приборами серии QL.

Параметр

Значение

Диаметр

50,8 мм

Длина

1,85 м

Вес

19,2 кг

Макс. температура

85°С

Макс. давление

206 бар

Гамма-датчики

Детектор источника ближнего действия (SSD)

20 см

Детектор источника дальнего действия (LSD)

35 см

Диапазон плотности

1-4 г/см3 (в зависимости от источника)

Источник

100-250 мКюри

137Cs или 60Co

Точность измерения плотности

0,1 г/см3 (100 мКюри Cs-137)

Разрешение плотности

0,05 г/см3 (100 мКюри Cs-137)

Каверномер

Максимальный размер

30 см

Точность

2,54 мм

Разрешение

0,64 мм



Условия применения

Скважинная жидкость: Вода Промывочная жидкость Сухая скважина

Тип: Необсаженная

Центрирование: Не требуется
