Портативная каротажная станция

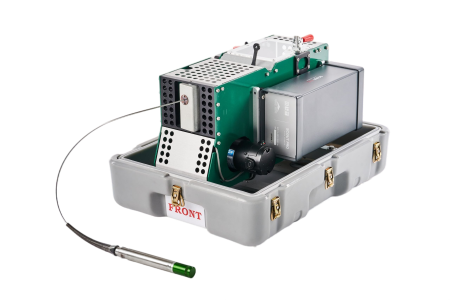

Портативная каротажная станция (ПКС) – это полноценная каротажная станция, которую отличают малые габариты, небольшой вес (40 кг совместно с кейсом для переноски) и простота в эксплуатации. Весь комплект оборудования может транспортироваться и использоваться одним человеком. Станция предназначена для проведения гамма-каротажа, с целью определения естественного γ-излучения горных пород. В минимальный комплект оборудования входит: скважинный прибор (зонд) нано-гамма 19GR, геофизическая лебедка Pathfinder, система регистрации данных Matrix.

1 MountSopris Pathfinde

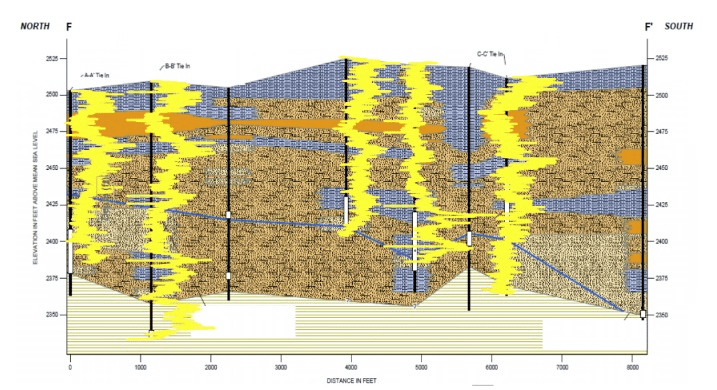

Портативная каротажная станция Mount Sopris решает следующие геофизические задачи:

  • Выявление обводненных и проницаемых зон и определение их эффективной мощности;
  • Изучение геологического строения разреза;
  • Изучение гидрогеологических характеристик разреза;
  • Литологическое расчленение, определение мощности и состава слоя;
  • Выделения глинистых и продуктивных пластов;
  • Качественной и количественной оценки глинистости, а иногда и пористости коллекторов, при корреляции разрезов скважин, в том числе и обсаженных колонной.

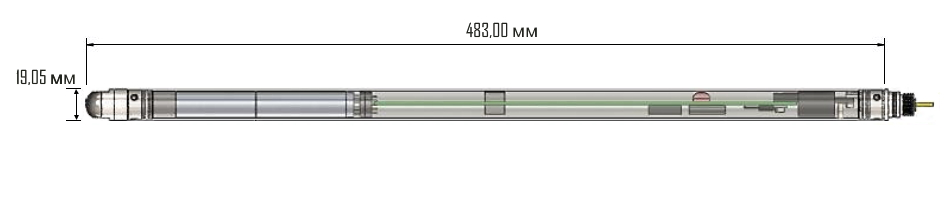

Нано-гамма прибор 19GR

Диаметр прибора составляет всего 19 мм, что позволяет ему быть самым тонким скважинным гамма-прибором. Прибор производит измерения интенсивности естественного гамма-излучения.

2

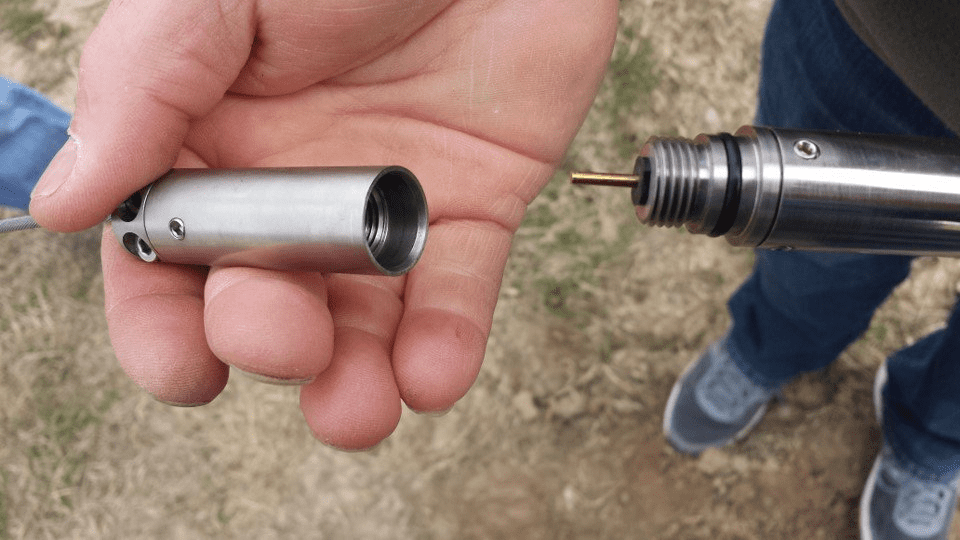

Регистрация данных производится, при помощи комбинации сцинтилляционного кристалла CsI(Na) и фотоэлектронного умножителя. Комбинация представляет собой датчик, посылающий измеренные и оцифрованные данные по проводной линии в наземную регистрирующую аппаратуру, для дальнейшей обработки. Данные представляются в имп/сек, но могут отображаться в других единицах измерения, при настройке. В комплект поставки так же входит утяжелитель.

 3 4



Технические характеристики нано-гамма прибора 19GR:

ПараметрЗначение
Диаметр 19,05 мм
Длина 48,3 см
Вес 496 г

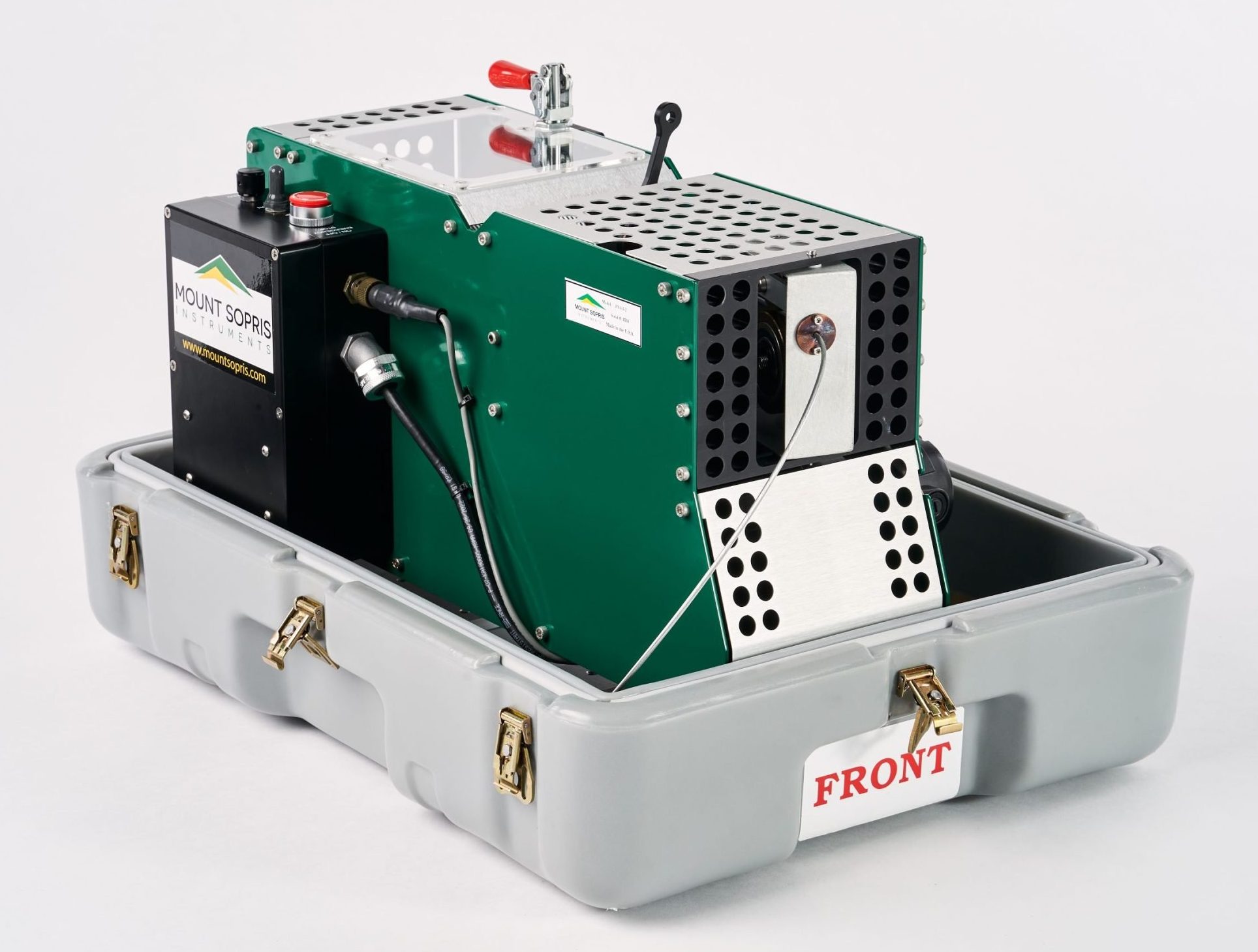

Геофизическая лебедка Pathfinder

Лебедка Pathfinder разработана для проведения геофизических исследований в скважинах на глубине до 300 метров. Она оснащена высококачественным коллектором и соединениями, необходимыми для связи скважинных зондов с наземным регистрирующим оборудованием. Она также имеет роликовую систему и высокоточный энкодер, которые обеспечивают контроль за спуско-подъемными операциями. Дополнительно лебедка оснащена кабелеукладчиком, который автоматически наматывает кабель на барабан лебедки ровными слоями.

В зависимости от длины кабеля, вес укомплектованной лебедки составляет 40.8 кг (при использовании кабеля длиной 233 м) и 46.3 кг (при использовании кабеля длиной 333 м). Лебедка предназначена для совместного использования с регистратором Matrix или ScoutPro и портативным ПК, обеспечивая создание полноценной системы регистрации данных.

4 MountSopris Pathfinder

Лебедка может работать от сети 120 В или 230 В. Ее двигатель управляется 4-фазным контроллером скорости, который обеспечивает постоянную скорость спуска и подъема приборов, а также предотвращает перегрузку.

Линейка каротажных лебедок:

  • PF-1-4-3: намотка одножильного кабеля 333 м, диаметр 3,17 мм, 120 В, кабельная головка 2CHG (4-жильный кабель Gearhart-Owen).
  • PF-2-4-2: намотка одножильного кабеля 233 м, диаметр 3,17 мм, 230 В, кабельная головка 2CHG (4-жильный кабель Gearhart-Owen).
  • PF-2-1-3: намотка одножильного кабеля 333 м, диаметр3,17 мм, 230 В, кабельная головка 2CHS (одножильный кабель MountSopris).
  • PF-1-1-2: намотка одножильного кабеля 233 м, диаметр 3,17 мм, 120 В, кабельная головка 2CHS (одножильный кабель MountSopris).

Технические характеристики лебедок Pathfinder:

Скорость:

От 0 до 6 м/мин

Нагрузка:

18.1 кг

Намотка:

300 м, диаметр 3,17 мм одножильный кабель

Вес с кабелем 333 м:

46.3 кг

Вес с кабелем 233 м:

40.8 кг

Вес без кабеля:

31.7 кг

Габаритные размеры:

65.9 x 48.3 x 48.9 см

Система сбора данных Matrix

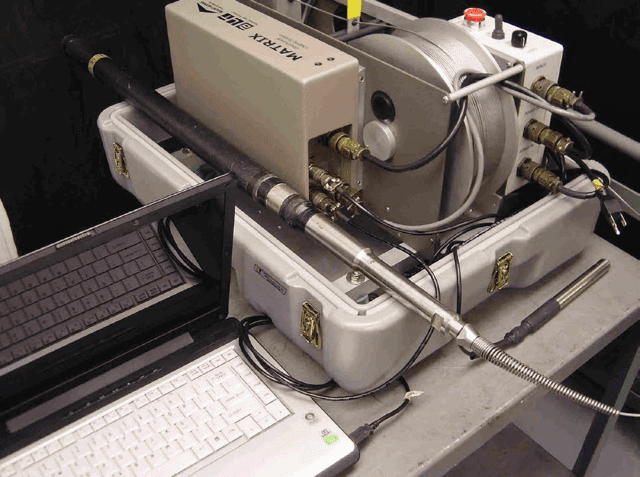

Регистратор MATRIX результат совместной разработки компаний Mount Sopris и ALT. Система сбора данных MATRIX поддерживает все устройства, произведённые фирмами ALT и Mount Sopris, большинство аналоговых приборов, а также широкий круг устройств, произведённых сторонними фирмами.

8  9

Преимущества Matrix:

  • Простой в использовании графический экранный интерфейс пользователя, с функциями самодиагностики системы;
  • Используется новейший процессор цифровой обработки сигналов (ПЦС), напрямую подключённый к кабелю через пару сверх быстрых высокоразрешающих А/Ц и Ц/А преобразователей.
  • Телеметрия автоматически настраивается для работы с наиболее распространёнными длинами и типами кабелей;
  • Полностью программно-управляемые настройки;
  • Отображение данных в реальном времени и их печать посредством программного обеспечения MATRIX (LoggerSuite);
  • Вывод данных в форматах ALT и LAS.

Технические характеристики системы сбора данных Matrix:

ПараметрЗначение
Габаритные размеры 27,0 x 30,0 x 5,0 см
Вес 5 кг
Соединение с ПК высокоскоростной USB разъём
Программное обеспечение LoggerSuite

Преимущества портативной каротажной станции:

  • Небольшие габариты и вес комплекта оборудования (40 кг);
  • Быстрая установка оборудования на месте проведения исследований;
  • Проведение полноценных геофизических исследований;
  • Возможность доукомплектовать станцию необходимыми каротажными приборами, для решения большого спектра задач.
