Прибор нейтрон-нейтронного каротажа по тепловым нейтронам QL40-NEU


Высокая чувствительность детектора

Детектор тепловых нейтронов He-3, измеряет нейтронную пористость в единицах отсчета в секунду. Зонд был разработан, с максимальной чувствительностью детектора, так что хорошие результаты могут быть достигнуты при силе источника всего 1 Кюри. Источник переносится в специально разработанном экране, а сам зонд является инструментом для работы с источником.

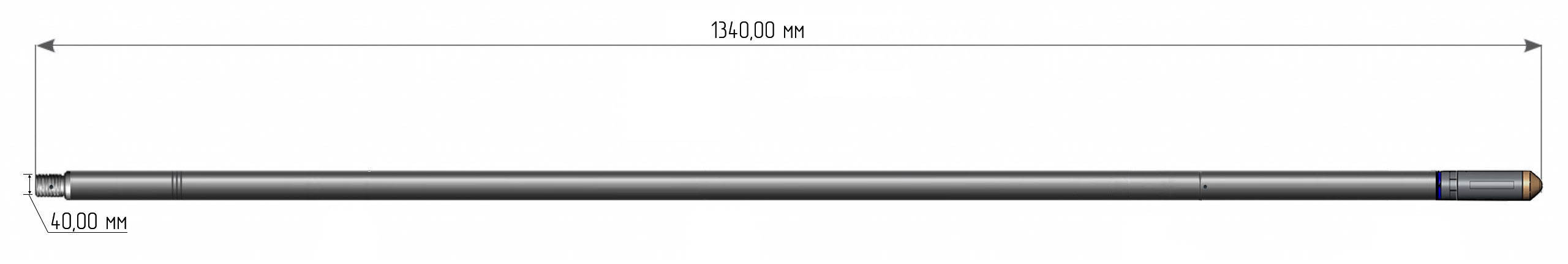

pribor nejtron nejtronnogo karotazh po teplovym nejtronam ql40 neu

Нейтрон-нейтронный каротаж по тепловым нейтронам основан на облучении горных пород быстрыми нейтронами от источника и регистрации нейтронов по разрезу скважины, которые в результате взаимодействия с породообразующими элементами замедлились до тепловой энергии.

Регистрируемая интенсивность тепловых нейтронов зависит от замедляющей и поглощающей способности горной породы. Наибольшая потеря энергии нейтрона наблюдается при соударении с ядром, имеющего массу равную единице, т.е. с ядром водорода. Таким образом, по данным ННК-Т можно определять водородосодержание горных пород, которое для пластов-коллекторов напрямую связано с пористостью.

QL40-NEU может работать как автономный прибор с верхним адаптером и нижней заглушкой или в комбинации с другими приборами серии QL.

Параметр

Значение

Диаметр

40 мм

Длина

1,34 м

Вес

5,5 кг

Макс. температура

70°С

Макс. давление

200 бар

Датчик нейтронов

He-3

Источник

Am241Be (1-3 Кюри)

Расстояние источник-датчик

35 см

Единицы измерения

нейтронная пористость (имп / с)

Условия применения

Скважинная жидкость: Вода Промывочная жидкость Сухая скважина

Тип: Необсаженная Обсаженная

Центрирование: Не требуется
