Инклинометр QL40-DEV


Прибор для определения пространственного положения оси скважины

QL40-DEV измеряет угол относительно магнитного севера, зенитного угол и траекторию скважины. Измерения основаны на датчике ориентации APS544, содержащем 3-осевой магнитометр и 3-осевой акселерометр. Комбинация этих двух систем позволяет определять углы наклона и азимут. Углы наклона определяются акселерометром, который измеряет силу тяжести. После того, как угол наклона известен, с помощью магнитометра определяют азимутальный угол. Знание угла наклона позволяет определять горизонтальные компоненты локального магнитного поля Земли и азимутальный угол. Параметры рассчитываются в реальном времени.

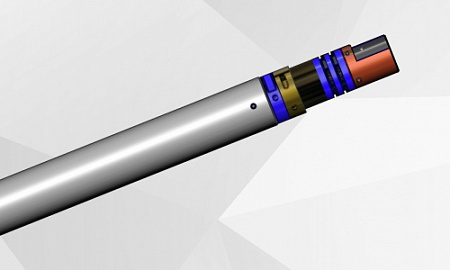

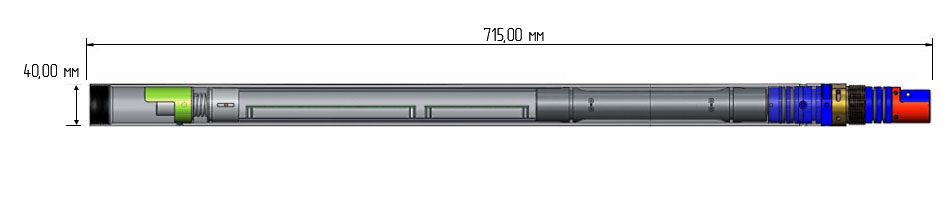

QL40 DEV

Данные прибора могут быть обработаны в дальнейшем с помощью программного обеспечения WellCAD™ и модуля обработки данных инклинометрии. Модуль WellCAD™ включает в себя различные варианты отображения данных от классического двумерного изображения, проекции и 2D-изображений до трехмерных кубических и цилиндрических.

QL40-DEV может работать как автономный прибор с верхним адаптером и нижней заглушкой или в комбинации с другими приборами серии QL.

Модуль программного обеспечения WellCAD – Обработка данных инклинометрии Deviation Module.

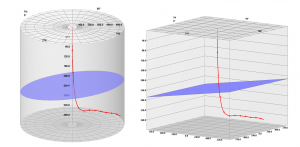

QL40 DEV WellCAD Deviation Module Header Image 300x147

Параметр

Значение

Диаметр

40 мм

Длина

0,715 м

Вес

3,4 кг

Макс. температура

70°С

Макс. давление

20 МПа

Датчик

APS544

Расположение

средняя точка датчика расположена на расстоянии 18,5 см от дна инструмента

Ориентация

3-осевой магнитометр

3-осевой акселерометр

Диапазон измерения наклона

0-180 градусов

Точность измерения наклона

+/- 0,5 градуса

Диапазон измерения азимута

0-360 градусов

Точность измерения азимута

+/- 1,2 градуса

Условия применения

Скважинная жидкость: Вода Промывочная жидкость Сухая скважина

Тип: Необсаженная Обсаженная ПВХ

Центрирование: Требуется
