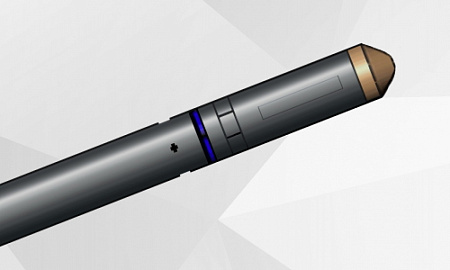

Прибор магнитной восприимчивости и индукционной проводимости QL40-HMI


Многофункциональный прибор электромагнитного каротажа

Датчики прибора предназначены для измерения магнитной восприимчивости и электропроводности горных пород по профилю ствола скважины. Высокая стабильность и исключительно широкий динамический диапазон дают вам возможность проводить точные измерения магнитной восприимчивости и проводимости от слоев глины до сильно магнитных и проводящих сульфитных горных пород.

Благодаря применяемому индукционному методу датчики могут использоваться в скважинах, заполненных водой, в сухих скважинах и скважинах с пластиковой обсадкой. Реакция зонда практически мгновенная (<0,5 с).

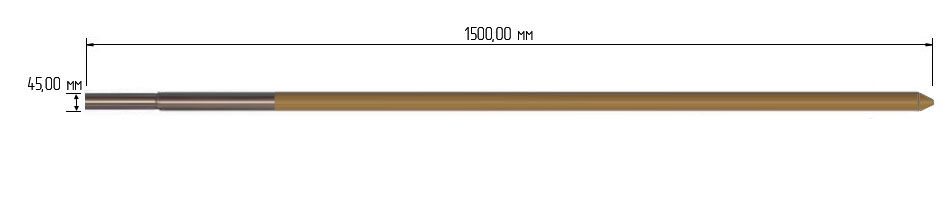

QL40 MGS

QL40-HMI может работать как автономный прибор с верхним адаптером и нижней заглушкой или в комбинации с другими приборами серии QL.

Параметр

Значение

Диаметр

45 мм

Длина

1,5 м

Вес

7 кг

Макс. температура

70℃

Макс. давление

20 МПа

Минимальное количество проводников кабеля

2

Диапазон напряжения питания

30 - 45 В постоянного тока

Макс. / Ном. Потребляемый ток

100/40 мА постоянного тока

Полярность напряжения питания

+ на центральном конд.

- на корпусе зонда

Датчик

Система с двумя катушками

Перекрестные помехи между измерительными каналами (положительный импульс)

<2%

Связь магнитного канала (положительный импульс)

0 - 50 000 сП

Связь индукционного канала (отрицательный импульс)

0 - 50 000 сП

Канал магнитной восприимчивости

Расстояние между катушками

Стандартный – 25 см

Расширенный – 30 см

Диапазон измерений

Стандартный – от 10-5 до 0,5 ед.СИ

Расширенный – 10-4 до 2 ед.СИ

Рабочая частота

~2kHz

Погрешность

<3% от полной шкалы

Канал индукционной проводимости

Расстояние между катушками

Стандартный - 30 см

Расширенный - 50 см

Диапазон измерения

1 мСм / м - 3 См / м

0,3 См / м - 1000 См / м

Рабочая частота

≈100 кГц

 ≈2 кГц (HMI-453E)

Точность

<3% полной шкалы

Условия применения

Скважинная жидкость: Вода Промывочная жидкость Сухая скважина

Тип: Необсаженная Обсаженная ПВХ Сталь

Центрирование: Необязательное
