Прибор акустического каротажа QL40-FWS


Отображение и обработка полноволновых сигналов в автоматическом режиме

Акустический прибор QL40-FWS регистрирует полноволновой сигнал и широко используется в гидрогеологической, горнодобывающей и геотехнической промышленности. Акустический каротаж применяют для изучения пористости, проницаемости и геомеханических свойств горных пород. При соответствующих условиях, в стволе скважины фиксируются различные режимы распространения волн, продольные (P), поперечные (S) или поверхностные волны.

Прибор снабжен источником энергии, который возбуждает упругие колебания в скважине, распространяющееся в среде, окружающей источник, и приемниками, регистрирующими эти колебания. В FWS реализованы анализ и обработка полного акустического сигнала в реальном времени.

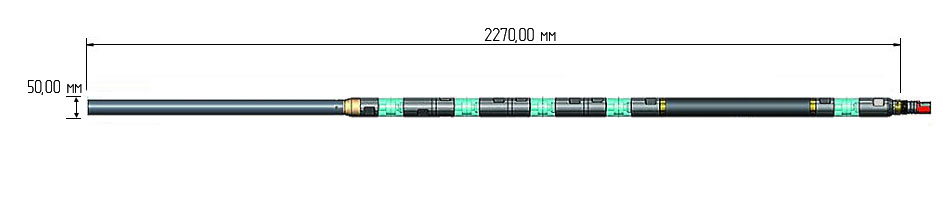

QL40 FWS Tool Bitmap

Прибор эксплуатируется в обсаженных и необсаженных скважинах, заполненных водой. Скорость регистрации зависит от конфигурации инструмента и параметров сбора данных. QL40-FWS может работать как автономный прибор с верхним адаптером и нижней заглушкой или в комбинации с другими приборами серии QL.

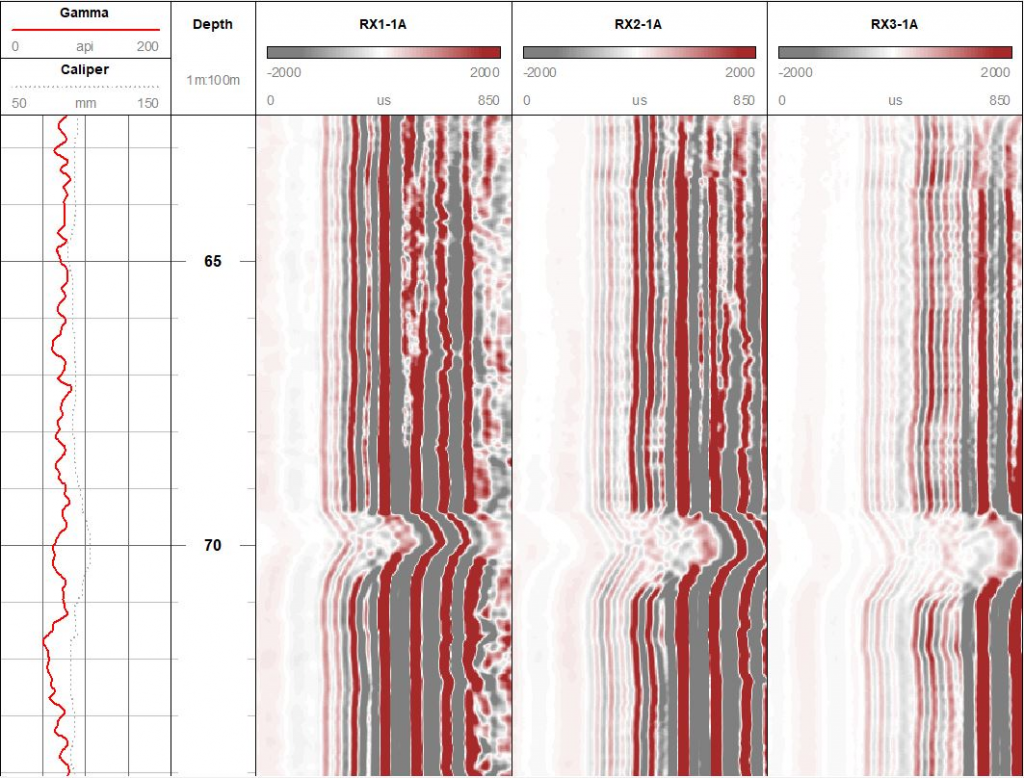

Модуль программного обеспечения WellCAD - Обработка данных акустического каротажа FWS (Full Waveform Sonic) processing Module.

19

Параметр

Значение

Диаметр

50 мм

Длина

2,27 м
(1TX-4RX – расстояние между приемниками 0,2 м)

Вес

18 кг

Макс. температура

70°С

Макс. давление

20 МПа

Преобразователи

Керамический пьезоэлектрический

Частота замеров акустических волн

нормальный режим 4 мкс,

расширенный 20 мкс

Время записи

нормальный режим 4 мс,

расширенный 16 мс

Динамический диапазон акустических волн

16 бит

Условия применения

Скважинная жидкость: Вода Промывочная жидкость

Тип: Необсаженная Обсаженная ПВХ Сталь

Центрирование: Требуется
