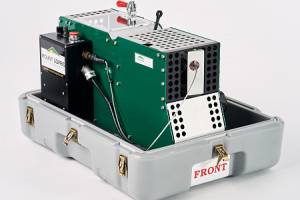

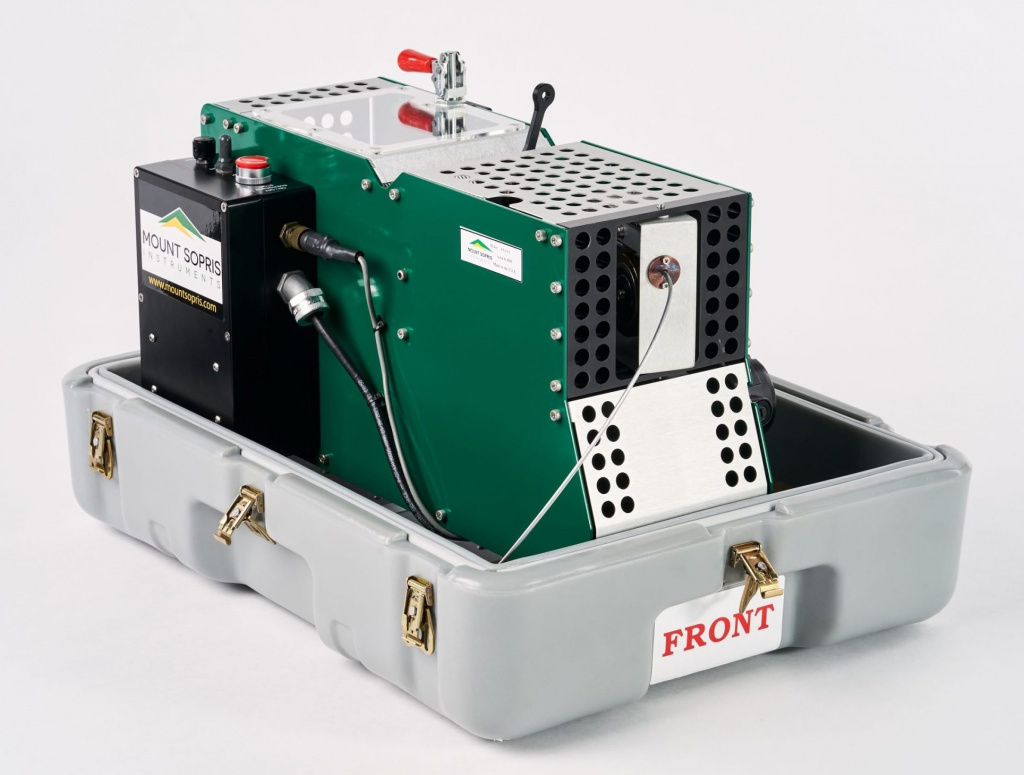

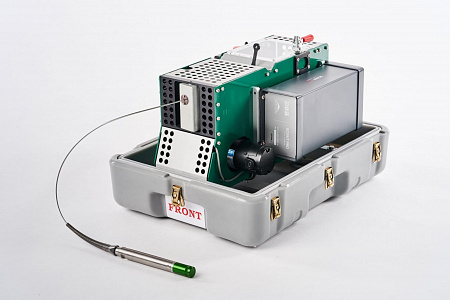

Pathfinder - это новое поколение портативных лебедок для исследования скважин. Она предназначена для спуска геофизических зондов или цифровой камеры в скважину для сбора геофизических данных или видео. Лебедка Pathfinder заменяет устаревшую линейку портативных лебедок MINI серии. Одножильный кабель диаметром 2,54 мм больше не доступен, на его место пришел кабель 3,17 мм с длиной до 333 м.

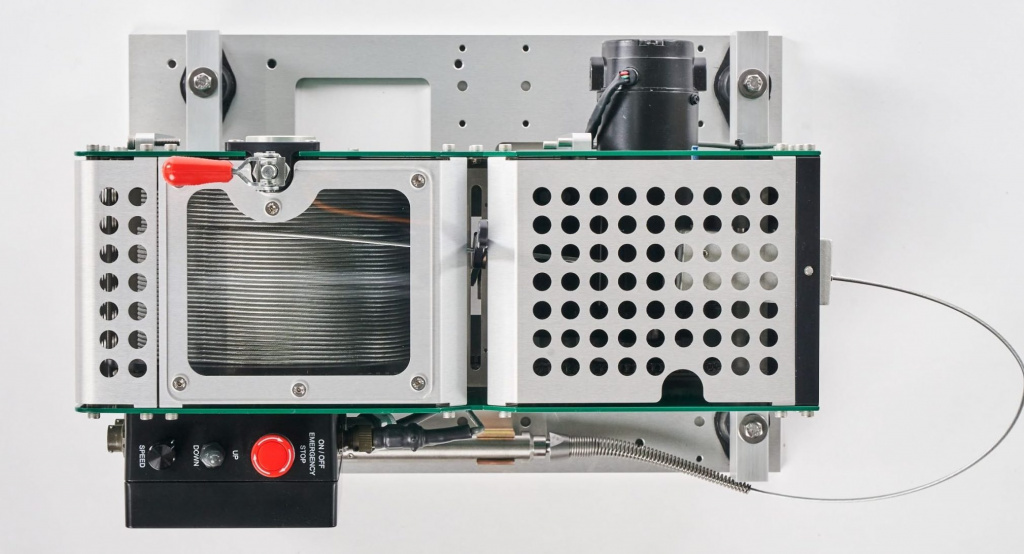

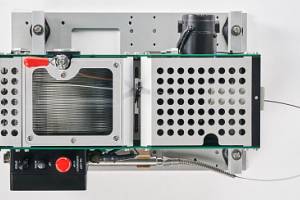

Лебедка Pathfinder оснащена высококачественным коллектором и необходимыми соединениями для связи скважинных зондов с наземным регистрирующим оборудованием. Она также имеет роликовую систему и высокоточный энкодер, которые обеспечивают контроль за спуско-подъемными операциями. Кроме того, лебедка оснащена кабелеукладчиком, который автоматически укладывает кабель на барабан лебедки ровными слоями.

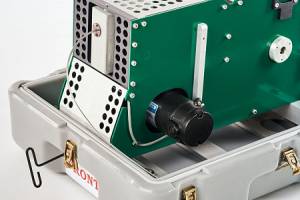

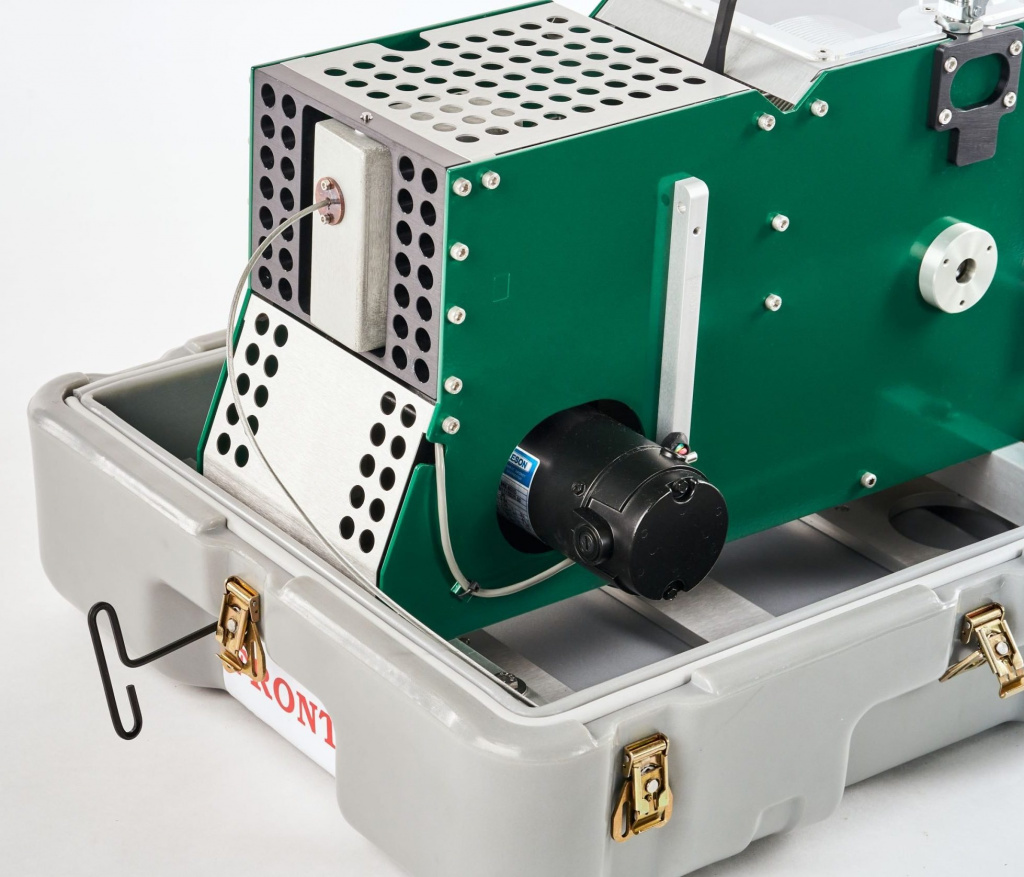

Лебедка может работать от сети 120 В или 230 В. Ее двигатель управляется 4-фазным контроллером скорости, который обеспечивает постоянную скорость спуска и подъема приборов, а также предотвращает перегрузку. Для создания полноценной системы регистрации лебедка используется совместно с системой сбора данных ScoutPro или Matrix (или более старой системой Scout) и ноутбуком.
Конфигурации
Существует три компонента в конструкции лебедки Pathfinder, которые могут быть выбраны в соответствии с требованиями заказчика:
- Источник питания/электрическая вилка: 120 В переменного тока или 230 В переменного тока с американской/европейской/австралийской электрической вилкой.
- Кабельная головка: Лебедка поставляется с одножильной кабельной головкой 2CHS-1000 Mount Sopris или 4-жильной кабельной головкой 2CHG-1000 Gearhart-Owen.
- Длина кабеля: Лебедка рассчитана на одножильный кабель диаметром 3,17 мм и длиной до 333 м.Лебедка также может поставляться без кабеля.
В линейке представлены четыре модели:
- PF-1-4-3: намотка одножильного кабеля 333 м, диаметр 3,17 мм, 120 В, кабельная головка 2CHG (4-жильный кабель Gearhart-Owen).
- PF-2-4-2: намотка одножильного кабеля 233 м, диаметр 3,17 мм, 230 В, кабельная головка 2CHG (4-жильный кабель Gearhart-Owen).
- PF-2-1-3: намотка одножильного кабеля 333 м, диаметр3,17 мм, 230 В, кабельная головка 2CHS (одножильный кабель MountSopris).
- PF-1-1-2: намотка одножильного кабеля 233 м, диаметр 3,17 мм, 120 В, кабельная головка 2CHS (одножильный кабель MountSopris).

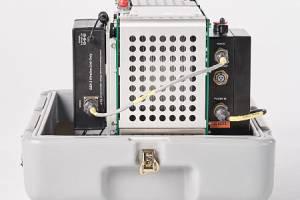

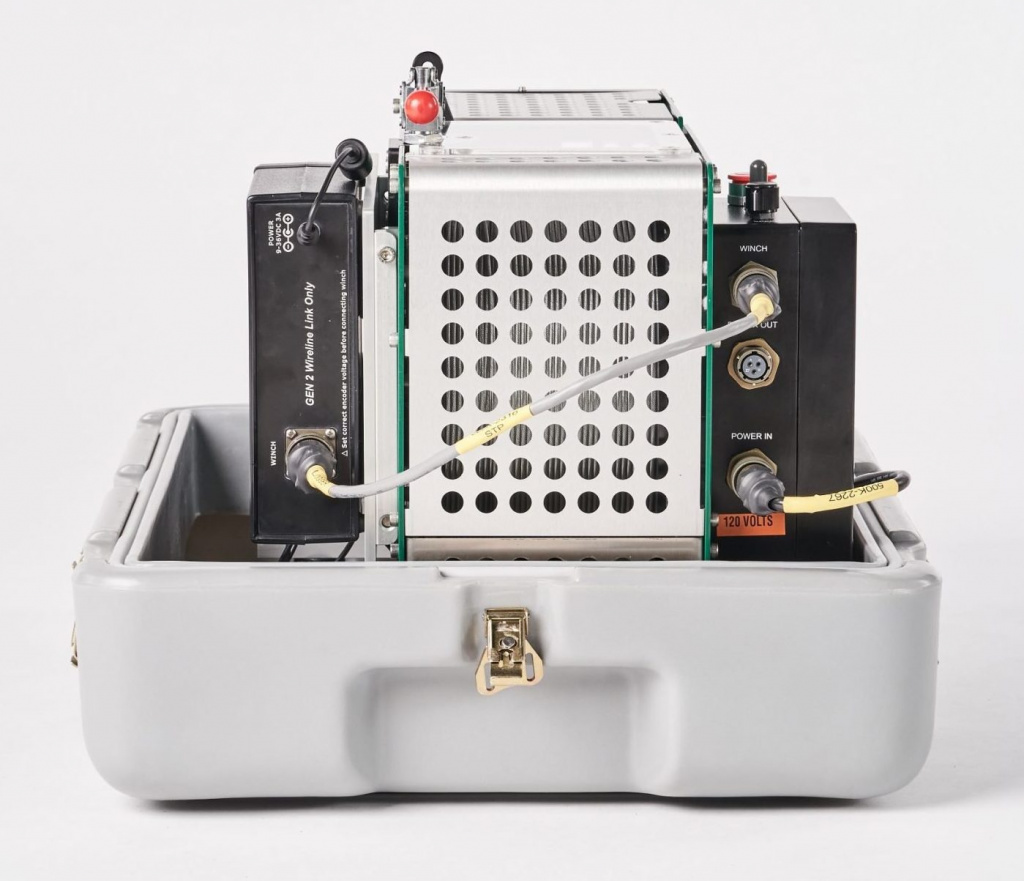

Лебедки Pathfinder, так же как и лебедки серии MX, могут работать от сети 120 В или 230 В и не поддерживают другое напряжение без предварительной замены проводной линии. Если лебедка работает от сети 230 В, разъем POWER IN (ПИТАНИЕ) будет отмечен красным. Системы сбора данных ScoutPro или Matrix могут автоматически переключаться между напряжением 120 В и 230 В. Алюминиевая тренога с блок-балансом и пластиковый кейс для переноски и хранения поставляются отдельно.
Важно избегать перекручивания или изгиба геофизического кабеля, чтобы не повредить изолированный центральный проводник. Кабельную головку необходимо периодически проверять на электрическую и механическую целостность. Чтобы избежать потери инструмента в скважине, рекомендуется менять кабельную головку каждые три-шесть месяцев или чаще, в зависимости от условий.
ПРИМЕЧАНИЕ: при использовании инвертора для бесперебойной работы лебедки необходим инвертор с чистой синусоидой. Минимальная потребляемая мощность для такого инвертора составляет 600 Вт, включая питание регистратора.
